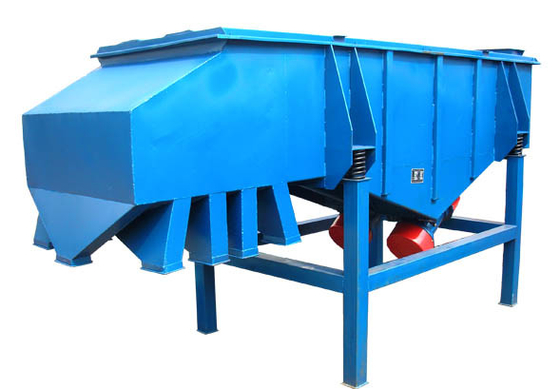

Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux

Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux

  • Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux
Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: AAREAL
Certification: ISO9001:2015
Numéro de modèle: AZ
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: caisse en bois de contreplaqué sans fumigation pour la petite taille
Délai de livraison: travail 20~30 jours après l'ordre confirmé
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 10 jeux par mois
Contact
Description de produit détaillée
Le mouvement: Mouvement linéaire Dispositif d'entraînement: moteur à double vibration horizontal
Objectif: d'une largeur d'environ 1 mm, Matériel: acier au carbone, acier inoxydable 304, 316L, etc.
Cadre d'écran ou support: cadre pour écran en bois, cadre pour écran en acier au carbone, cadre pour écran en acier inoxydable Avantages: 1 à 8 plateaux de tamis disponibles, peuvent ajuster l'angle de surface de l'écran pour équilibrer l
Surligner:

écran de vibration de mouvement linéaire

,

équipement vibratoire de criblage



Écran de vibration à mouvement linéaire horizontal en acier au carbone pour la classification du calcaire



Résumé de l'écran linéaire vibrant:

L'écran à vibration linéaire est également appelé séparateur rectangulaire, écran à vibration horizontale, écran à vibration rectangulaire, tamiseur rectangulaire, tamiseur rectangulaire, écran linéaire, etc.

Alimentés par deux moteurs de vibration, les séparateurs rectangulaires effectuent une vibration rectiligne.l'angle de projection du matériau peut être modifié pour obtenir la forme de production requiseComme les séparateurs rectangulaires permettent aux matériaux de produire une accélération très importante, il peut répondre à la forte demande de production.

Cette machine est généralement installée horizontalement et peut également être installée avec élévation ou inclinaison pour répondre à différentes exigences de production.



Principe de fonctionnement d'un écran à vibration linéaire:

Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 0

Le séparateur rectangulaire est entraîné par deux moteurs vibrants.la force de vibration générée par son bloc excentrique se déplace parallèlement à la direction de la broche du moteur, se superposant par une force résultante perpendiculaire à la direction de l'arbre moteur, la trajectoire de mouvement de la pellicule est donc droite.

Les deux arbres moteurs ont un angle de plongée dans la direction verticale par rapport à la surface de l'écran.les matériaux dans la surface de l'écran font sauter le mouvementIl peut être utilisé pour réaliser un fonctionnement automatique sur la chaîne de montage.



Caractéristiques d'un écran à vibration linéaire:

1. Convient pour les opérations de dépistage brut de grande capacité.

2- divers types de structures de moustiquaires (châssis en bois, cadre en métal, etc.).

3Les pinces à ouverture rapide peuvent être utilisées pour les enlever facilement.

4L'angle de la surface de l'écran peut être réglé pour équilibrer la précision de filtrage et la capacité de production.

5. Le ressort en caoutchouc d'amortissement de haute qualité peut être utilisé pour minimiser le bruit et réduire le grand swing de l'arrêt de démarrage en même temps.

6Le moteur peut être installé au-dessous, au-dessus ou sur le côté de l'écran pour s'adapter à différents environnements.

7. Il peut être installé 1 ~ 8 couches d'écrans, et adopte la balle de rebond pour effacer l'écran.

8Structure complètement fermée, pas de poussière.



La structure d'un écran à vibration linéaire:

Le séparateur rectangulaire est principalement composé d'une boîte à écrans, d'un tamis, d'un moteur à vibrations, d'un piédestal de moteur, d'un ressort d'amortissement et de supports.

1- La boîte d'écran:soudé par une plaque d'acier, avec une certaine résistance et rigidité, il est le composant principal de la machine à écran.
2.La grille d'écran:la maille de l'écran est une plaque perforée dont la rigidité globale est bonne, solide et fiable.

Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 1Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 2

Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 3



3Moteur à vibration:la méthode d'utilisation et d'entretien du moteur à vibrations pour voir les instructions d'utilisation du moteur à vibrations.

Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 4



4Le piédestal du moteur:le piédestal du moteur de la machine à tamis à vibration descendante (le moteur est installé sous la boîte de tamis) peut être déplacé; la vis de raccordement doit être serrée avant utilisation,En particulier, la nouvelle machine de dépistage doit être serrée à plusieurs reprises trois jours avant l'essai., afin d'éviter les accidents causés par le relâchement.
5.Le ressort d'amortissement des vibrations:pour empêcher les vibrations de passer au sol et supporter tout le poids de la boîte à écrans.
6.Parenté:le support est utilisé pour soutenir la boîte à écrans. Il doit être monté perpendiculairement au sol pendant l'installation. Le support et la partie du corps du tamis sont reliés par le ressort de compression.



Application du projet d'un écran à vibration linéaire:

Ce tamisage est adapté au tamisage de matériaux de 0,74 mm à 10 mm, dont la teneur en eau est inférieure à 7% et qui ne sont pas collants.

Il est largement utilisé dans l'industrie chimique, alimentaire, plastique, médecine, métallurgie, verre, matériaux de construction, céréales, engrais, abrasifs, céramique et autres industries,pour le dépistage des poudres sèches ou des matières granulaires.



Le secteur privé Paramètres d'un écran à vibration linéaire:

Modèle Taille nominale (mm) Particule Sléser(mm) Angle d'inclinaison de l'écran(°) Amplitude (mm) Couche Puissance (Kw)
AZ-520 500*2000 0.0074 ~ 10 0 à 7° 4 à 10 1 à 6 2*(0,4 à 0,75)
AZ-525 500*2500 2*(0,4 à 0,75)
AZ-530 500*3000 2*(0,4 à 0,75)
Pour l'AZ-1020 1000*2000 2*(0,4 à 0,75)
AZ-1025 1000*2500 2*(0,4 à 1,1)
AZ-1030 1000*3000 2*(1.1 à 1.5)
Le numéro AZ-1040 1000*4000 2*(1.1 à 1.5)
AZ-1225 1200*2500 2*(1.1 à 1.5)
AZ-1235 1200*3500 2*(1.1 à 2.2)
AZ-1250, sous réserve 1200*5000 2*(1.1 à 2.2)
AZ-1535 1500*3500 2*(1.1 à 2.2)
Le numéro AZ-1560 1500*6000 2*(2.2 à 3.7)
AZ-1845 1800*4500 0.0074 ~ 15 2*(2.2 à 3.7)
Le code de conduite 2000*5000 2*(2.2 à 3.7)
Pour les produits de base 2000*6000 2*(2.2 à 3.7)



Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 5Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 6

Couche unique Multicouche



Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 7Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 8

Séparateur de grains en plastique Séparateur de poudre à laver



Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 9Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 10

Séparateur de ressorts de nouveau type



Acier au carbone horizontal d'écran de vibration de mouvement linéaire pour l'évaluation de chaux 11

Séparateur sanitaire
