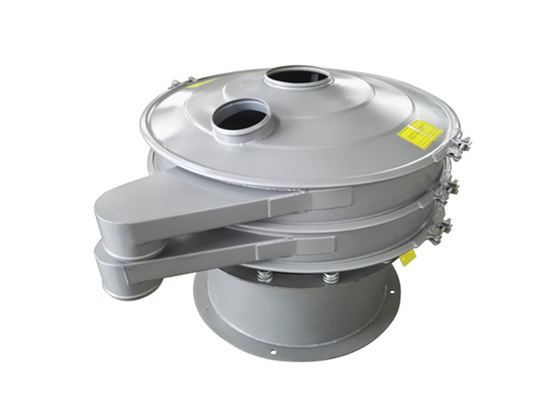

Séparateur vibratoire à écran circulaire vibrant à haut rendement pour sable précoulé
Compte rendu du séparateur d'écran à vibration circulaire pour sable précoulé:
Le séparateur circulaire à écran vibrant pour sable précoulé est conçu comme une machine de filtrage de haute précision, il est composé d'un couvercle supérieur, d'une boîte à écran,une base et un moteur vertical à poids excentrique installés aux deux extrémitésL'écran vibrant rotatif peut être produit en mouvements horizontaux, verticaux et inclinés en ajustant le poids excentrique supérieur et inférieur.d'une hauteur n'excédant pas 300 cm3, le matériau peut être l'acier au carbone total, l'acier inoxydable total ou les pièces de contact du matériau sont en acier inoxydable selon les différents produits.
La machine de séparation d'écran vibrant rotatif est également connue sous le nom d'écran vibrant rotatif, tamis vibrant rotatif, séparateur rond, tamis vibrant, tamis vibrant, tamis vibrant rond, tamis gyroscopique,tamis à gyro, tamiseur rond, tamiseur rond, tamiseuse à vibration ronde, tamis rotatif, tamis rotatif, tamis vibrant rotatif, tamis vibrant rotatif, tamis vibrant circulaire,écran à vibration circulaire, tamis à vibration circulaire, écran gyroscopique, tamiseur gyroscopique, tamiseur gyroscopique, écran gyroscopique, tamiseur gyroscopique, tamiseur vibroscopique, séparateur vibroscopique, séparateur vibroscopique, séparateur classique, séparateur vibroscopique,filtrage à vibrations, séparateurs sanitaires, tamisage à filtres, tamisage industriel, etc.
Informations importantes sur le séparateur d'écran à vibration circulaire pour le sable précoulé Vous pourriez vous inquiéter:
| Modèle |
- Oui, oui |
| Forme |
ronde |
| Couches d'écran |
1 à 5 decks d'écran |
| Taille de la maille |
plus de 325 mailles |
| Cadre d'écran |
Type L, type adhésif, type ultrasonique (transducteur interne et externe) etc. |
| Méthode de nettoyage des mailles |
des balles de rebond, un système à ultrasons, un système de pinceau rotatif, etc. |
| Diamètre |
400 mm, 600 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 1800 mm, 2000 mm. Je ne peux pas le faire. |
| Matériel |
acier au carbone, acier inoxydable 304, 316L, etc. |
| Fonction |
le classement, la séparation des solides, l'élimination des impuretés, etc. |
| Le mouvement |
mouvement de vibration en trois dimensions |
| Démolissement du ressort |
ressorts en acier galvanisé, etc. |
| Moteur |
moteur à vibration verticale |
| Marque du moteur |
Produit en Chine, OLI-WOLONG, etc. |
| Optionnel |
une pince à libération rapide, un protecteur magnétique, une porte de décharge, un port de vision en verre, etc. |
Cadre d'écran ou support d'écran optionnel:
Travailler Ple principe d'un séparateur d'écran à vibration circulaire pour sable précoulé:
L'écran vibrant tridimensionnel est constitué d'un moteur vertical comme source d'excitation.Les extrémités supérieure et inférieure du moteur sont équipées d'un poids excentrique pour convertir le mouvement de rotation du moteur en une, verticale et inclinée trois mouvements du tamis pour faire le matériau se dilater et involuer sur la surface de l'écran, de sorte que la série d'écrans vibrants est appelé un écran vibrant.L'écran vibrant présente les avantages d'un long tracé de matériau et d'une utilisation élevée de la surface de l'écran.. L'ajustement de l'angle de phase des extrémités supérieure et inférieure du marteau peut modifier la trajectoire de mouvement du matériau sur la surface de l'écran.
Après le démarrage de l'écran vibrant, le dispositif de puissance est le bloc excentrique avec des phases différentes aux extrémités supérieure et inférieure du moteur vibrant.une force d'inertie composée est généréeLa force d'inertie oblige le corps vibrant de l'écran à effectuer le mouvement réciproque, et le cadre de l'écran vibre.Le sol est entraîné pour conduire la surface de l'écran pour les vibrations périodiques, de sorte que le matériau sur la surface de l'écran est déplacé dans le sens opposé avec la boîte d'écran,pendant laquelle le matériau inférieur au diamètre de la surface du tamis tombe à travers le trou du tamis vers la couche inférieure, pour devenir un tamis sous le matériau, le matériau plus grand que l'ouverture du tamis est déchargé de l'ouverture de décharge après un mouvement de saut continu,et enfin le travail de dépistage est terminéLa trajectoire du corps vibrant de l'écran vibrant est une vibration spatiale tridimensionnelle complexe.et les projections sur les deux plans verticaux sont deux ellipses identiquesEn pratique, en réglant la phase relative du bloc excentrique aux extrémités supérieure et inférieure du moteur de vibration,la trajectoire de mouvement du matériau sur la surface du tamis peut être modifiée.
Les caractéristiques générales du réglage du vibrateur sont décrites ci-dessous:
Structure DIagramme d'un séparateur d'écran à vibration circulaire pour sable précoulé:
Caractéristiques d'un séparateur d'écran à vibration circulaire pour sable précoulé:
1Changez facilement le tissu de l'écran au besoin.
2- Décharge automatique de matériaux surdimensionnés.
3Peut être appliqué pour le dépistage des particules, poudre, liquide dans diverses industries.
4Conception entièrement fermée, pas de poussière.
5Sortir le matériau en plusieurs niveaux en une seule opération.
6Faible bruit, moins de 60 décibels.
Fonction de base d'un séparateur d'écran à vibration circulaire pour sable précoulé:
1. Notation
Chaque modèle de tamis à vibration peut filtrer et séparer avec précision et continuité les produits filtrés, le type à plusieurs couches peut filtrer et séparer cinq groupes de particules différentes à la fois.Il convient aux matériaux secs.
2Séparation solide-liquide
Le mélange de solide et de liquide peut être séparé efficacement par type mono ou multi-couches en matériaux de différentes qualités.
3Enlève les impuretés.
Le modèle peut rapidement séparer quelques particules de grande ou de petite taille d'une quantité de matériaux.
Paramètres techniques d'un séparateur d'écran à vibration circulaire pour sable précoulé:
| Modèle |
Le pouvoir |
Diamètre de la surface de l'écran |
Zone de dépistage efficace (m)2) |
Couches |
| Pour le type de véhicule: |
0.18 KW |
350 mm |
0.0962 |
1 à 3 |
| Pour les véhicules à moteur |
0.25 KW |
550 mm |
0.2375 |
1 à 3 |
| Pour les appareils électroniques |
0.55 KW |
750 mm |
0.4416 |
1 à 3 |
| Pour les véhicules de transport |
00,75 kW |
920 mm |
0.6644 |
1 à 3 |
| Pour les appareils électroniques |
1.1 KW |
1120 mm |
0.9847 |
1 à 3 |
| Autres produits |
1.5 kW |
1420 mm |
1.5829 |
1 à 3 |
| Pour les véhicules à moteur |
2.2 KW |
1720 mm |
2.3223 |
1 à 3 |
| A.Y. 2000 |
3.0 kW |
Unité d'entraînement |
2.89 |
1 à 3 |
Généralisé Dles dimensions du séparateur d'écran à vibration circulaire pour sable précoulé:
| Modèle |
Une |
B. Pour |
C |
D |
E |
F |
G |
Je suis... |
Hauteur d'une seule couche |
Le double. LAyer Hauteur |
Il y en a trois.
Couche
Taille
|
| Pour le type de véhicule: |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
270 |
550 |
660 |
770 |
| Pour les véhicules à moteur |
570 |
450 |
200 |
600 |
120 |
80 |
380 |
340 |
730 |
865 |
1000 |
| Pour les appareils électroniques |
690 |
570 |
200 |
800 |
130 |
100 |
550 |
340 |
730 |
865 |
1000 |
| Pour les véhicules de transport |
810 |
690 |
250 |
970 |
150 |
120 |
650 |
400 |
790 |
925 |
1060 |
| Pour les appareils électroniques |
970 |
850 |
250 |
1170 |
180 |
130 |
760 |
450 |
860 |
1025 |
1190 |
| Autres produits |
1180 |
1060 |
250 |
1470 |
200 |
140 |
950 |
480 |
985 |
1180 |
1370 |
| Pour les véhicules à moteur |
1480 |
1360 |
350 |
1770 |
220 |
150 |
1110 |
520 |
1030 |
1220 |
1410 |
Application d'un séparateur d'écran à vibration circulaire pour le sable précoulé:
| Industrie alimentaire |
sucre, sel, alcalis, poudre gastronomique, amidon, lait en poudre, lait de haricots, moût de levure, pollen, etc. |
| Industrie chimique |
pigment de résine, médicament, graisse, agent d'extinction, caoutchouc et plastique, etc. |
| Industrie minière |
le sable de quartz, le minerai, l'oxyde de titane, l'oxyde de zinc, etc. |
| Matériau de broyage, verre, industrie céramique |
Sable de silice, aluminium, matériau de broyage, poudre de verre, matériau réfractaire, etc. |
| Industrie de la fabrication du papier |
Les eaux usées sont les eaux usées utilisées pour la fabrication du papier. |
| Industrie mécanique |
le sable de coulée, la métallurgie des poudres, les matériaux électromagnétiques et les poudres métalliques, etc. |
| Autres industries |
noir de carbone, calcium léger, additif, poudre de perles, catalyseur, etc. |
Les questions qui nécessitent une attention particulière
1Une fois que la machine est en marche, la pièce vibratoire ne doit pas être connectée ou entrer en contact avec un objet.
2. Lors de l'alimentation des matériaux, veillez à assurer l'alimentation uniforme.
3Lorsque le matériau est enfoncé, il n'y a pas d'impact pour endommager l'écran.
4Avant le fonctionnement et l'arrêt, il ne doit pas y avoir de matériau sur la surface de l'écran.
5. S'il y a un bruit anormal dans l'opération, la machine doit être immédiatement arrêtée et vérifiée.
6Assurez-vous que le moteur de vibration est régulièrement entretenu.
