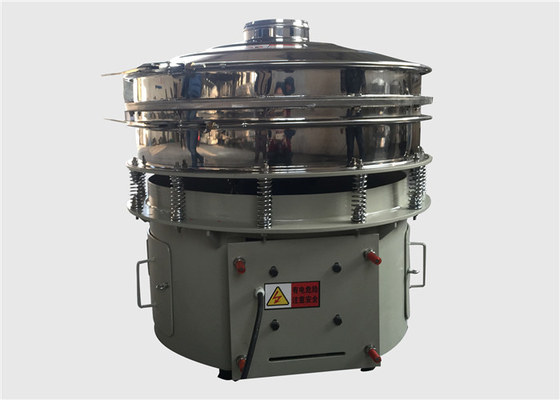

Type vibratoire structure de bride de machine de séparateur à écran de peinture de poudre d'écran

Peinture en poudre écran de séparation vibratoire machine type de bride Structure de l'écran

Introduction de la machine de dépistage par vibration rotative à haute énergie et puissante pour la peinture en poudre:

Notre machine de dépistage circulaire tridimensionnelle à vibrations multi-niveaux AYGO pour les alcalins de silicure n'utilise pas de moteurs vibrants mais utilise des moteurs à usage général,maintenir l'agent vibrant et le moteur séparés.

Les poids supérieurs et inférieurs montés sur le haut et le bas de l'agent vibrant permettent le mouvement tridimensionnel (horizontale,Les matériaux utilisés pour la fabrication de l'appareil sont les suivants:.

La régulation optimale des vibrations et des tours est possible en intégrant la commande de l'onduleur à la machine.

Nos tamiseries de la série AYGO répondent à la demande du marché pour un dépistage plus rapide, plus fiable et plus précis.Le doublement de l'amplitude permet d'obtenir une capacité de filtrage deux à quatre fois supérieure à celle des types classiquesEn outre, le schéma de vibration peut être modifié en fonction des matériaux.

Comparaison entre la machine de dépistage des vibrations rotatives puissantes à haute énergie pour la peinture en poudre et l'écran de dépistage des vibrations rotatives conventionnel:

Principe de fonctionnement de la machine de dépistage par vibration rotative à haute énergie pour la peinture en poudre:

Généralement, les machines vibrent avec la surface de l'écran comme centre, et les poids montés aux deux extrémités de l'arbre de l'agent vibrant créent les vibrations.La révolution du poids supérieur génère des vibrations horizontales à la surface de l'écran et déplace les matériaux alimentés sur le centre de l'écran dans le sens de la révolutionLe poids inférieur génère des vibrations verticales et déplace les matériaux vers la périphérie.Le déplacement de la phase du poids supérieur par rapport au poids inférieur modifie le comportement vibratoire, créant ainsi le mouvement optimal pour les matériaux traités.

Caractéristiques de la machine de dépistage par vibration rotative à haute énergie et puissante pour la peinture en poudre:

1. l'accélération longitudinale du puissant écran vibrant rotatif est deux fois supérieure à celle du tamis rotatif du produit d'origine (comparé à celui de notre société)

2La capacité de manutention est de 2 à 4 fois supérieure à celle du produit d'origine (comparée à celle de notre entreprise).

3- le bruit est évidemment réduit, petit volume, déplacement pratique, sans fondation d'installation

4. avec une force de vibration plus puissante et une structure solide

5. plus commode pour remplacer la maille d'écran

6Le moteur anti-explosion est également disponible.

Dans l'ensemble Structure de la machine de dépistage par vibration rotative à haute énergie et puissante pour la peinture en poudre:

Structure de l'écranMachine de dépistage par vibration rotative à haute énergie et puissante pour la peinture en poudre:

L' anneau intérieur: La partie de montage de l'écran (flange) est placée sur le cadre de l'écran (côté de contact des particules).Il n'y a pas de fuite de poudre ou de liquide (solution aqueuse), que les ouvertures de l'écran soient grandes ou petites..	L' anneau extérieur: La bride de l'écran est placée à l'extérieur du cadre de l'écran, la zone effective de l'écran atteint la périphérie de l'ouverture de décharge et la fonction de filtrage est disponible sur tout l'écran.Cela évite également les risques que les matières résiduelles au-dessus du tamis tombent à travers lui, les fils d'acier se détachent et des poudres usées ou des matières étrangères sont mélangées aux matériaux.	En cassette: Le démantèlement et l'assemblage peuvent être effectués par la méthode simple de la cassette, qui est assez facile à utiliser pour les travailleurs inexpérimentés.Comme ce travail se fait simplement en préparant des cadres de cassettesVous n'avez pas à gaspiller plus d'écrans.il est préférable de filtrer les produits qui nécessitent un nettoyage fréquent.

La direction du mouvement du matériau sur la surface de l'écran dépend de l'angle de phase des blocs excentriques supérieur et inférieur.

Angle de phase 0°	Angle de phase45°	Angle de phase90°
Le matériau sur la surface de l'écran se déplace linéairement le long de la circonférence extérieure.	Le matériau sur la surface de l'écran se déplace en spirale dans la direction de la circonférence extérieure.	Le matériau sur la surface de l'écran se déplace en spirale vers le centre.

Quelques spécifications de la machine de dépistage des vibrations rotatives à haute énergie pour la peinture en poudre:
