Écran vibrant rectangulaire à plusieurs étages Équipement de dépistage du sable de céramique
Vue d'ensemble de l'écran de vibration rectangulaire à plusieurs étages pour la classification du sable de céramsite:
L'écran de vibration rectangulaire à plusieurs étages pour le classement du sable de céramsite estest un nouvel équipement de dépistage efficace, largement utilisé dans l'industrie du charbon, de la métallurgie, des mines et des matériaux de construction.Il est également connu sous le nom d'écran à vibration linéaire, séparateur rectangulaire, écran à vibration horizontale, écran à vibration rectangulaire, tamisage rectangulaire, tamiseur rectangulaire, écran linéaire, etc.
Ce tamisage utilise deux unités de moteurs à vibration horizontale comme source d'alimentation, de sorte que le matériau filtré a été jeté dans le tamis,tandis qu'il avance en ligne droite dans la sortie de décharge de la machine de filtrageIl peut être fourni de différentes tailles en fonction de la capacité requise et peut être fourni en couches multiples selon les exigences de la cible de dépistage.les sorties et les jambes peuvent être personnalisées pour répondre à vos besoins d'installation.
Le secteur privé Paramètres d'un écran de vibration rectangulaire à plusieurs étages pour la classification du sable de céramique:
| Modèle |
Taille nominale (mm) |
ParticuleSléser(mm) |
Angle de inclinaison of Écran(°) |
Amplitude(mm) |
Couche |
Puissance (Kw) |
| AZ-520 |
500*2000 |
0.074 ~ 10 |
0 à 7° |
4 à 10 |
1 à 6 |
2*(0,4 à 0,75) |
| AZ-525 |
500*2500 |
2*(0,4 à 0,75) |
| AZ-530 |
500*3000 |
2*(0,4 à 0,75) |
| Pour l'AZ-1020 |
1000*2000 |
2*(0,4 à 0,75) |
| AZ-1025 |
1000*2500 |
2*(0,4 à 1,1) |
| AZ-1030 |
1000*3000 |
2*(1.1 à 1.5) |
| Le numéro AZ-1040 |
1000*4000 |
2*(1.1 à 1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1 à 1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1 à 2.2) |
| AZ-1250, sous réserve |
1200*5000 |
2*(1.1 à 2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1 à 2.2) |
| Le numéro AZ-1560 |
1500*6000 |
2*(2.2 à 3.7) |
| AZ-1845 |
1800*4500 |
0.074 ~ 15 |
2*(2.2 à 3.7) |
| Le code de conduite |
2000*5000 |
2*(2.2 à 3.7) |
| Pour les produits de base |
2000*6000 |
2*(2.2 à 3.7) |
Informations importantes concernantÉcran de vibration rectangulaire à plusieurs étages pour le classement du sable de céramique:
| Forme |
forme rectangulaire |
| Composition structurelle |
boîte à écran, écran, moteur de vibration, base du moteur, ressort d'amortissement, support, etc. |
| Moteur vibrant |
deux ensembles de moteurs à vibration horizontale à rotation inverse synchrone |
| Matériel à utiliser |
adapté au tamisage de matériaux non adhésifs de 0,074 mm à 10 mm dont la teneur en humidité est inférieure à 7% |
| Surface de l'écran |
horizontale ou inclinée |
| Couches d'écran |
1 à 6 couches d'écran |
| Cadre d'écran |
cadre pour écran en bois, cadre pour écran en acier au carbone, cadre pour écran en acier inoxydable |
| Méthode de nettoyage des mailles |
des balles de rebond, un système à ultrasons, etc. |
| Matériel |
acier au carbone, acier inoxydable 304/316L, titane, etc. |
| Taille de l'écran |
la largeur*longueur de l'écran 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc. |
Principe de fonctionnement d'un écran de vibration rectangulaire à plusieurs étages pour la classification du sable de céramique:
Le séparateur rectangulaire utilise des moteurs à double vibration comme source d'alimentation, lorsque deux moteurs tournent en sens inverse synchrone,les forces d'excitation générées par le bloc excentrique sont déformées en parallèle avec la direction de l'axe du moteur et s'unissent en une direction de l'axe du moteur, donc sa trajectoire de mouvement est linéaire. il y a un angle d'inclinaison de deux axes moteurs par rapport à la plate-forme d'écran, sous l'influence de la force de l'exciter et le poids des matériaux,les matériaux sont jetés pour faire un mouvement saltaire et linéaire vers l'avant sur le pont de l'écran afin d'écraner et de classer les matériauxAppliqué en ligne de débit pour obtenir un fonctionnement automatique.
Caractéristiques d'un écran de vibration rectangulaire à plusieurs étages pour la classification du sable de céramique:
1- Haute capacité et espace de travail convivial
Avec une excellente structure de la machine et des moteurs, la puissance est très élevée et le bruit de travail est faible.
Précision de tamisage élevée
Le matériau a une longue course sur la surface de l'écran, une grande précision de filtrage et une grande capacité de traitement.
2. procédé de dépistage mobile
En même temps que le dépistage, le matériel a été transporté sur de longues distances.
3Facile à rééquilibrer écran et pièces
En utilisant une structure de grille spéciale, les écrans et les pièces peuvent être facilement changés et serrés.
4. Convient à différentes tailles de dépistage
Modifier l'espacement et l'inclinaison de l'écran en fonction de la taille du matériau, de la probabilité de perméabilité et de la productivité
5. Structures de machines flexibles
Des formes et des structures différentes peuvent être conçues en fonction du site de production.
6Bon scellage et faible déversement de poussière
Structure entièrement fermée, décharge automatique conduit à un taux de déversement de poussière presque nul.
7Faible coût d'entretien et longue durée de vie
Toutes les parties du corps de l'écran sont bien soudées avec d'excellentes plaques d'acier et la rigidité globale est bonne, ferme et fiable pendant très longtemps.
Application du projet d'un écran de vibration rectangulaire à plusieurs étages pour la classification du sable de céramique:
Industrie alimentaire:Le sucre, le sel, le lait alcalin, la poudre, le lait de soja, la levure, etc.
Pharmacie:Poudre de médecine chinoise, poudre de médecine occidentale, etc.
Industrie chimique:Résine, poudre, peinture, poudre fine, soude, acide citrique, etc.
Industrie céramique:L'aluminium, le sable de quartz, le lisier, le glaçage et le pigment, etc.
Pour la métallurgiePoudre métallique, poudre de soudage, etc.
Industrie de la fabrication du papierPapier liquide noir et blanc, pâte à papier, recyclage des eaux usées, etc.
Traitement des polluants:Déchets, déchets d'animaux pétroliers, excréments, etc.
La structure Les résultats de cette étude sont les suivants:Le texte est le suivant:

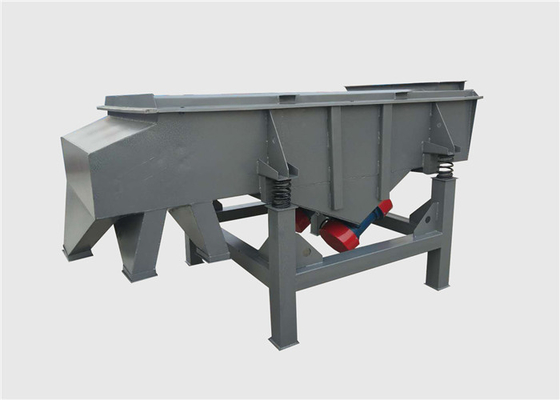

Le séparateur rectangulaire est principalement composé d'une boîte à écrans, d'un tamis, d'un moteur à vibrations, d'un piédestal de moteur, d'un ressort d'amortissement et de supports.
1- Je ne sais pas.La boîte à crêpes:soudé par une plaque d'acier, avec une certaine résistance et rigidité, il est le composant principal de la machine à écran.
2.La grille d'écran:la maille de l'écran est une plaque perforée dont la rigidité globale est bonne, solide et fiable.
3Moteur à vibration:la méthode d'utilisation et d'entretien du moteur à vibrations pour voir les instructions d'utilisation du moteur à vibrations.
4- Je ne sais pas.le piédestal de l'autoroute:le piédestal du moteur de la machine à tamis à vibration descendante (le moteur est installé sous la boîte de tamis) peut être déplacé; la vis de raccordement doit être serrée avant utilisation,En particulier, la nouvelle machine de dépistage doit être serrée à plusieurs reprises trois jours avant l'essai., afin d'éviter les accidents causés par le relâchement.
5.Le ressort d'amortissement des vibrations:pour empêcher les vibrations de passer au sol et supporter tout le poids de la boîte à écrans.
6.Parenté:le support est utilisé pour soutenir la boîte à écrans. Il doit être monté perpendiculairement au sol pendant l'installation. Le support et la partie du corps du tamis sont reliés par le ressort de compression.
