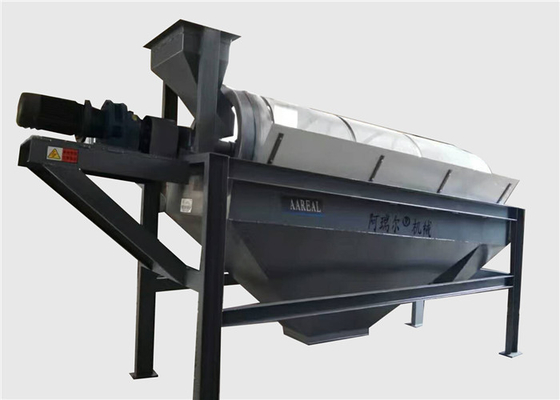

Machine à écran à tambour rotatif à gravier de sable Autodéploiement Structure simple
Introduction d'une machine à écran à tambour rotatif à grès et sable à haut rendement:
La machine à écran à tambour à tambour rotatif à grès à sable à haut rendement auto-nettoyant se compose principalement d'un réducteur, d'un dispositif à tambour, d'un cadre, d'un couvercle d'étanchéité, d'une entrée et d'une sortie.Le dispositif de rouleau est incliné à être monté sur le support. Le moteur est relié au dispositif à rouleaux par l'accouplement par l'accouplement, entraînant le dispositif à tambour à tourner autour de son axe.en raison de l'inclinaison des roulements et du transbordement, flip et roulement du matériau sur la surface du soleil, faire le matériau qualifié (sous-dimensionné) après la fin du rouleau au fond de la bouche de décharge.Comme le matériau est retourné à l'intérieur du tambour, rouler le matériau dans le trou du tamis pour empêcher le trou de se boucher.
Ce type de tamis est également largement connu sous le nom d'écran rotatif, écran trommel, écran de tamis, tamis rond cylindrique, écran tournant, etc.
Le travail Ple principe de haute efficacité auto-nettoyage du sable de gravier rotatif tambour à tambour écran machine:
Comment fonctionne la machine à écran à tambour rotatif? Les matières premières, en passant par l'entrée de l'entrée, sont poussées dans le tambour rotatif/le tamis du cylindre.Les matières premières dans le cylindre de tambour rotatif seront sélectionnés par la rotation du tambour rotatif tambour, avec la rotation du cylindre les matériaux qui moins que le filet d'écran couleront vers le bas par gravité,Les matériaux de grande taille circuleront à travers le cylindre et se déchargeront de la sortie à l'extrémité de la machine.
État de fonctionnement du matériau dans l'écran rotatif
Caractéristiques deMachine à écran à tambour rotatif à grès de sable autodéplaçant à haut rendement :
1. Segments d'écran modulaires remplaçables selon les exigences du client. Le client choisit le fil tissé et la plaque selon leurs demandes.
2Le cadre principal de la structure en acier lourd est conçu avec des composants pour minimiser l'accumulation de matériaux.
3Les écrans à tambour permettent l'accès aux écrans pour la maintenance et l'inspection.
4Le dispositif de nettoyage peut être modifié rapidement et individuellement pour minimiser les temps d'arrêt des équipements et améliorer l'efficacité.
5Le baril de l'écran à tambour comprend des anneaux de déviation d'alimentation pour minimiser la perte de matériau.
6La structure lourde comprend un système de nivellement intégré, il est facile à installer.
7Des parachutes d'alimentation et de décharge alternatifs.
8- Les composants de trépied montés sur des roulements à rouleaux lourds pour prolonger la durée de vie.
9. des ensembles de levage de tubes soudés à basse tension.
Quelques informations importantes sur la machine à écran à tambour rotatif à grès et sable à haut rendement:
| Autres noms |
écran à tambour, écran à tambour, écran rotatif, tambour rotatif, tambour rotatif, tambour cylindrique rond, etc. |
| Proposition de décision |
mouvement de rotation |
| Source d'énergie |
moteur général et réducteur |
| Le type |
type d'arbre, type sans arbre |
| Angle d'inclinaison |
5° à 7° |
| Matériel |
acier au carbone, acier inoxydable 304, 316L, etc. |
| Dispositif de nettoyage des mailles |
auto-nettoyage |
| Les avantages |
surmonter le problème de verrouillage de l'écran causé par les
écran circulaire vibrant et écran linéaire dans le processus de dépistage des matières humides |
| Caractéristiques |
Les matériaux collants, à haute humidité, sales et autres peuvent être filtrés. |
Paramètres techniques deMachine à écran à tambour rotatif à grès et sable à haut rendement:
| Modèle |
Capacité
(t/h)
|
ÉcranDLe rhumDiamètre(mm) |
Longueur
(m)
|
Puissance du moteur (KW) |
| GTS600 |
5 à 10 |
600 |
1000 |
1.5 |
| GTS800 |
8 à 15 |
800 |
1200 |
2.2 |
| GTS1000 |
15 à 30 |
1000 |
1500 |
3 |
| Le GTS1200 |
20 à 50 |
1200 |
1800 |
5.5 |
| Le GTS1500 |
40 à 80 |
1500 |
2000 |
7.5 |
| Le GTS1800 |
80 à 150 |
1800 |
2000 |
11 |
| GTS2000 |
130 à 200 |
2000 |
2500 |
11 |
Application du projet deMachine à écran à tambour rotatif à grès de sable autodéplaçant à haut rendement :
L'écran à trompe peut être utilisé dans les centrales électriques, les cokeries, les matériaux de construction, la métallurgie, la chimie, l'exploitation minière, la céramique et d'autres industries.
1- l'industrie des matériaux abrasifs et de la céramique: sable de construction, mica, aluminium, sable de silice, matériaux abrasifs, réfractaires, etc.
2Industrie du charbon: adapté au dépistage et à la classification du charbon brut, de la poussière de charbon, du lavage du charbon, etc.
3. carrière: adaptée au criblage et à la classification du gravier, de l'argile, des farines de montagne, du sable, etc.
4Industrie mécanique: fonte de sable, charbon de bois, graphite, métallurgie des poudres, matériaux électromagnétiques et poudres métalliques, etc.
5Métallurgie et industrie minière: sable de quartz, sable, minerai, oxyde de titane, oxyde de zinc, etc.
Structure d'une machine à écran à tambour rotatif à grès de sable autodéplaçant à haut rendement:
L'écran rotatif est principalement composé d'un moteur, d'un réducteur, d'un corps de tambour, d'un cadre, d'un couvercle d'étanchéité et d'une entrée, d'une sortie, etc.
1. le dispositif de conduite 2. l'ouverture de décharge de matériau grossier 3. le couvercle du joint
4. corps de tambour 5. ouverture de décharge de matériau de taille inférieure 6. plaque de retenue
7. entrée d'alimentation 8. support
