Écran rotatoire de trommel de la catégorie comestible SS304 1200*2100mm pour le sucre

Écran à tambour rotatif en acier inoxydable de qualité alimentaire de 1200*2100 mm pour le sucre

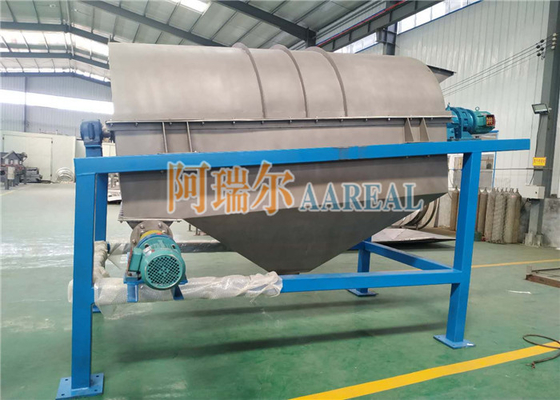

C'est notre écran à tambour rotatif en acier inoxydable GTS-1221-1S pour le sucre avec des écrans segmentés pour un remplacement facile de l'écran.Il est équipé d'un convoyeur à vis au port de déchargement selon les exigences du clientLe diamètre effectif de l'écran du GTS-1221 est de 1200 mm, et la longueur de l'écran est de 2100 mm. 24 RPM, angle d'inclinaison de 7 degrés et puissance du moteur 5.5KW.
L'écran à trommel surmonte le problème de collage et de blocage de l'écran qui se produit lorsque divers écrans vibrants filtrent des matériaux humides,et améliore la sortie et la fiabilité du système de dépistage. Convient pour le criblage de matériaux de diverses propriétés, ainsi que de matériaux humides et facilement obstrués tels que le charbon, le gangue de charbon, le coke, la chaux rapide, etc.Le milieu est de 10 à 50 mm.Ce produit est bien reçu par les utilisateurs.
L'écran rotatif est principalement composé d'un moteur, d'un réducteur, d'un dispositif de tambour, d'un cadre, d'un couvercle d'étanchéité et d'une entrée et d'une sortie.le moteur est relié au dispositif à rouleaux par le réducteur à travers un coupleurLorsque le matériau pénètre dans le dispositif à tambour, en raison de l'inclinaison et de la rotation du dispositif à tambour,le matériau sur la surface de l'écran est tourné et roulé, de sorte que les matières qualifiées sont déchargées par l'écran situé sur le cercle extérieur du tambour, et les matières non qualifiées par l'extrémité du tambour.Largement utilisé dans les centrales électriques, les cokeries, les matériaux de construction, la métallurgie, la chimie, les mines et autres industries.

Caractéristiques duÉcran à tambour rotatif pour le sucre:
1Le principe de transport par laminage est adopté, le coefficient de frottement est faible et le blocage des trous de l'écran est réduit par le laminage du matériau.
2Il est équipé d'un dispositif de nettoyage en forme de peigne.le matériau n'est pas facile à bloquer par le mouvement relatif de la machine de nettoyage de l'écran et du corps de l'écran.
3. L'angle d'inclinaison de l'installation est petit et il n'est pas facile à bloquer. Il est principalement utilisé pour la classification des matériaux en poudre et a un bon effet de filtration.
4L'ensemble du mécanisme de sécrétion est conçu dans un couvercle de poussière scellé, ce qui élimine le phénomène de poussière volante et de bruit pendant le processus de sécrétion.
5- les fenêtres d'observation des équipements des deux côtés du couvercle de poussière scellé,l'extrémité du couvercle scellé et le côté du mécanisme de la machine à nettoyer sont équipés de portes à ouverture rapide pour l'entretien, ce qui est pratique pour l'entretien des équipements.
6L'écran est composé de plusieurs aciers plats circulaires avec une efficacité de filtrage élevée et une longue durée de vie.

Principe de fonctionnement du tamis rotatif pour le sucre:

La structure principale de l'écran à tambour est un tambour cylindrique, incliné et installé sur le cadre.le tambour de conduite tournera autour de la direction de l'axeLorsque les matériaux pénètrent dans le dispositif à tambour, en raison de l'inclinaison et de la rotation du dispositif à tambour,les matériaux sur la surface de l'écran sont renversés et enroulés de manière à ce que le matériau fin soit déchargé par le port de décharge situé au bas de l'extrémité arrière du tambour de l'écran à trommel, et le matériau grossier est déchargé par le port de décharge à la queue du tambour de décharge.les matériaux coincés dans le tamis peuvent être éjectés pour empêcher le tamis de blocage.

État de fonctionnement du matériau dans l'écran rotatif

Application du projet deÉcran à tambour rotatif pour le sucreJe suis désolée.:

L'écran à trommel est toujours utilisé pour les matériaux réfractaires, le charbon de qualité inférieure, la boue de charbon, la cendre de fond, la classification du sable, la classification des blocs de grès.

Structure de l'entrepriseÉcran à tambour rotatif pour le sucreLe texte est le suivant:

L'écran de tambour est principalement constitué d'un moteur, d'un réducteur, d'un dispositif à rouleaux, d'un cadre, d'un couvercle d'étanchéité et d'une entrée et d'une sortie.le matériau coincé dans le trou de l'écran peut être éjecté pour empêcher le trou de l'écran d'être obstrué.

L'écran rotatif est monté obliquement sur le châssis. Le moteur est coupé à l'unité de tambour par couplage et réducteur pour entraîner l'unité de tambour à tourner autour de son axe.Après que le matériau entre dans l'écran de trommel, en raison de l'inclinaison et de la rotation du dispositif à rouleaux, le matériau sur la surface du tamis est retourné et roulé,de sorte que le matériau qualifié (le produit sous le tamis) soit déchargé par le port de décharge situé au fond de l'extrémité arrière du tambour., et le matériau non qualifié (produit de l'écran supérieur) est déchargé par le port de décharge situé à l'extrémité du tambour.

1. le dispositif de conduite 2. l'ouverture de décharge de matériau grossier 3. le couvercle du joint

4. corps de tambour 5. ouverture de décharge de matériau de taille inférieure 6. plaque de retenue

7. entrée d'alimentation 8. support

Paramètres techniques deÉcran à tambour rotatif pour le sucreLe texte est le suivant:
