Écran de vibration rotatif à base de résine en poudre de fer
Principe de fonctionnement de l'écran rotatif vibrant
Son moteur vertical, qui est installé avec des marteaux excentriques en haut et en bas, est considéré comme une source de vibration.mouvement vertical et inclinéEn ajustant l'angle de phase entre le poids excentrique supérieur et inférieur, les trajectoires des matériaux sur le tamis peuvent être modifiées.
Note: le numéro de série
(1) La conception de l'entrée tampon peut réduire efficacement l'impact des matériaux sur la surface de l'écran.

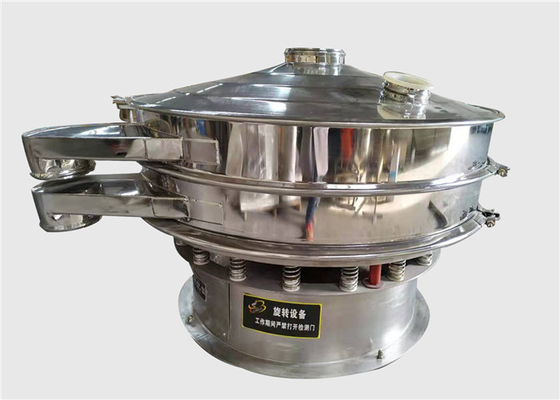

(2) La photo ci-dessus est utilisée pour le filtrage de la poudre de fer, de maille 100 maille, de maille 200 maille, de maille 325.
Et ces écrans vibrants rotatifs n'ont qu'une seule couche d'écran avec 2 ports de décharge.
(3) Nos clients demandent généralement de l'acier au carbone total pour la machine à tamisage. Mais ce client nécessite une pièce de contact en acier inoxydable 304. Il peut envisager une durée de service plus longue.Les utilisateurs peuvent donc choisir les matériaux appropriés selon leurs propres besoins..
Informations importantes qui vous préoccupent sur l'écran rotatif vibrant
| Forme |
ronde (ou circulaire) |
| Couches d'écran |
1 à 5 couches d'écran (couches spéciales peuvent être personnalisées) |
| Taille de la maille |
plus de 400 mailles |
| Cadre d'écran |
Type L (rivetage à vis), type adhésif, type ultrasonique, etc. |
| Méthode de nettoyage des mailles |
les balles de rebond (balles en caoutchouc, en silicone, en polyuréthane, etc.), le système à ultrasons, le système de brosse rotative, etc. |
| Diamètre |
400 mm, 500 mm, 600 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 1800 mm, 2000 mm. Je ne peux pas le faire. |
| Matériel |
acier au carbone, acier inoxydable 304, 316L, etc. |
| Fonction |
le classement, la séparation des solides, l'élimination des impuretés, etc. |
| Le mouvement |
un mouvement de vibration en trois dimensions (mouvement en trois dimensions) |
| Démolissement du ressort |
Printemps en acier galvanisé, en acier inoxydable, en caoutchouc, etc. |
| Moteur |
une série de moteurs vibrants, installation horizontale |
| Marque du moteur |
Fabriqué à l'air, autre fabriqué en Chine, OLI-WOLONG, etc. |
Les caractéristiques générales du réglage du vibrateur sont décrites ci-dessous:
Diagramme de la structure d'acier inoxydable, écran de vibration rotatif pour poudre de fer
Caractéristiques d'un écran vibrant rotatif
1- jusqu'à 5 fois la puissance par unité de surface; avec une précision de 6 niveaux de séparation, l'efficacité de tamisage est supérieure à 95%.
2Nous utilisons d'excellentes boules en caoutchouc de silicium, ondes ultrasoniques ou pinceau rotatif pour nettoyer le tamisage.
3L'accélération est cinq fois inférieure à celle de l'écran vibrant normal. Les pièces de rechange auront une durée de vie plus longue.
Fonction de base d'un écran vibrant rotatif
1. Notation
Chaque modèle de tamis à vibration peut filtrer et séparer avec précision et continuité les produits filtrés, le type multicouche peut filtrer et séparer cinq groupes de particules différentes à la fois.Il convient aux matériaux secs.
2Séparation solide-liquide
Le mélange de solide et de liquide peut être séparé efficacement par type mono ou multi-couches en matériaux de différentes qualités.
3Enlève les impuretés.
Le modèle peut rapidement séparer quelques particules de grande ou de petite taille d'une quantité de matériaux.
Paramètres techniques d'acier inoxydable, écran de vibration rotatif pour poudre de fer
| Modèle |
Le pouvoir |
Diamètre de la surface de l'écran |
Zone de dépistage efficace (m)2) |
Couches |
| Pour le type de véhicule: |
0.18 KW |
350 mm |
0.0962 |
1 à 3 |
| Pour les véhicules à moteur |
0.25 KW |
550 mm |
0.2375 |
1 à 3 |
| Pour les appareils électroniques |
0.55 KW |
750 mm |
0.4416 |
1 à 3 |
| Pour les véhicules de transport |
00,75 kW |
920 mm |
0.6644 |
1 à 3 |
| Pour les appareils électroniques |
1.1 KW |
1120 mm |
0.9847 |
1 à 3 |
| Autres produits |
1.5 kW |
1420 mm |
1.5829 |
1 à 3 |
| Pour les véhicules à moteur |
2.2 KW |
1720 mm |
2.3223 |
1 à 3 |
| A.Y. 2000 |
3.0 kW |
Unité d'entraînement |
2.89 |
1 à 3 |
Dimensions générales de l'écran de vibration rotatif en acier inoxydable pour la poudre de fer:
| Modèle |
Une |
B. Pour |
C |
D |
E |
F |
G |
Je suis... |
Hauteur d'une seule couche |
Le double. Hauteur de la couche |
Il y en a trois.
Couche
Taille
|
| Pour le type de véhicule: |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
270 |
550 |
660 |
770 |
| Pour les véhicules à moteur |
570 |
450 |
200 |
600 |
120 |
80 |
380 |
340 |
730 |
865 |
1000 |
| Pour les appareils électroniques |
690 |
570 |
200 |
800 |
130 |
100 |
550 |
340 |
730 |
865 |
1000 |
| Pour les véhicules de transport |
810 |
690 |
250 |
970 |
150 |
120 |
650 |
400 |
790 |
925 |
1060 |
| Pour les appareils électroniques |
970 |
850 |
250 |
1170 |
180 |
130 |
760 |
450 |
860 |
1025 |
1190 |
| Autres produits |
1180 |
1060 |
250 |
1470 |
200 |
140 |
950 |
480 |
985 |
1180 |
1370 |
| Pour les véhicules à moteur |
1480 |
1360 |
350 |
1770 |
220 |
150 |
1110 |
520 |
1030 |
1220 |
1410 |
