Lieu d'origine: | La Chine |
Nom de marque: | AAREAL |
Certification: | ISO9001:2015 |
Numéro de modèle: | AES |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Feuille de plastique pour la machine, et caisse en bois de contreplaqué sans fumigation pour les piè |
Délai de livraison: | travail 20~30 jours après l'ordre confirmé |
Conditions de paiement: | T / T, L / C |
Capacité d'approvisionnement: | 5 jeux par mois |
Le mouvement: | comprend à la fois le mouvement elliptique et linéaire | Caractéristique structurelle: | Système de pulvérisation d'eau mobile en option |
---|---|---|---|
Dispositif d'entraînement: | 3 ensembles de moteurs vibrants | Objectif: | utilisés pour la séparation solide-liquide |
Couches d'écran: | 1 à 2 couches | Amplitude: | 5.5 mm à 6.0 mm |
Les avantages: | l'intensité de vibration élevée, la grande surface de détection, l'angle réglable de la boîte d'écra | Application du projet: | la fabrication du papier, les métaux non ferreux, la métallurgie, les matériaux de construction, les |
Surligner: | écran de vibration humide,machine de séparateur de tamis |

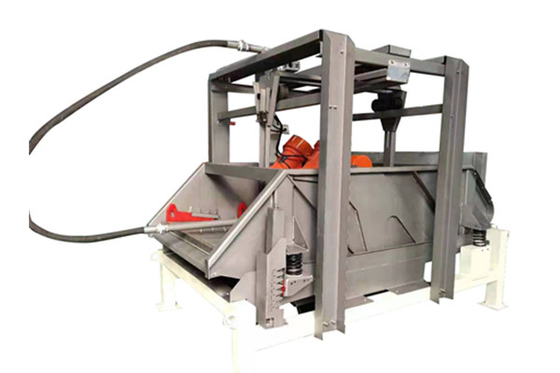

Separateur de liquide solide à double mouvement Machine de dépistage humide pour la pâte de papier
Vue d'ensemble de la machine de dépistage humide du filtre à vibration rectangulaire à double mouvement:
La machine de sélection humide du filtre à vibrations rectangulaire à double mouvement est spécialement conçue par AAREAL pour la séparation solide-liquide.Il peut répondre à la majorité des applications de traitement des eaux usées et des eaux usées et des résidusIl est utilisé pour la fabrication du papier, des métaux non ferreux, de la métallurgie, des matériaux de construction, des produits chimiques, des matériaux réfractaires, du ciment, de la céramique, des céréales, de l'alimentation,système de purification de boue de forage et autres équipements spéciaux de séparation solide-liquideIl présente les avantages d'une intensité de vibration élevée, d'une grande surface de projection, d'un angle réglable de la boîte d'écran, d'une structure compacte et d'excellentes performances.
Le mode de double mouvement révolutionnaire comprend à la fois le mouvement elliptique et linéaire.Cette conception innovante permet à l'opérateur de basculer entre deux modes de mouvement directement pendant le fonctionnement de la machine pour répondre aux exigences de dépistage des différents matériaux, isoler les solides et les liquides, séparer les particules solides de différentes tailles et éliminer les autres impuretés.
Principe de fonctionnement de la machine de dépistage humide à double mouvement à filtre à vibrations rectangulaire:
La machine de dépistage de l'humidité du filtre à vibrations rectangulaire à double mouvement est équipée de trois moteurs de vibration, qui assurent deux modes de mouvement: mouvement linéaire et mouvement elliptique.La machine rectangulaire de dépistage de l'humidité est entraînée par un moteur de vibration installé sur le faisceau de cadreLa vibration est transmise à la plaque de tamisage.et le matériau à tamiser est rejeté sur la plaque de tamisage à travers le tuyau inséré dans le filtre à vibrations rectangulaire à double mouvement. La vibration de la plaque de tamisage fait passer la plus petite taille de particules (taille de particules qualifiée) à travers la plaque de tamisage et pénètre dans le fond du tamisage,et entre dans le processus suivant par le pipeline installé au fond du tamis. le matériau ayant une plus grande taille de particules (taille de particules non qualifiée) reste sur la partie supérieure de la plaque de tamisage, pénètre dans la rainure située à l'avant de l'écran vibrant,et entre dans le processus suivant à travers le tuyau installé au bas de la rainure.
Le mouvement linéaire peut générer une accélération gravitationnelle de 6G, le mouvement elliptique peut générer une accélération gravitationnelle de 5G.Les gens peuvent choisir le mode de mouvement de l'écran vibrant à travers l'interrupteur dans la boîte de commandeLe mouvement elliptique est plus doux et la durée de vie de l'écran est plus longue.
Paramètres techniques de la machine de dépistage des vibrations par filtre à double mouvement rectangulaire:
Modèle | AES68 à 3 | AES63 à 3 | AES60-3 |
Trajet de vibration | L' ellipse | L' ellipse | L' ellipse |
Puissance du moteur |
2*2,2 kW 1*0,75 kW |
2*1,5 kW 1*0,55 kW |
2*1,1 kW 1*0,25 kW |
Intensité des vibrations | ≤ 7,0 G | ≤ 7,0 G | ≤ 6,5 G |
Amplitude | 5.5 à 6.0 mm | 5.5 à 6.0 mm | 5.5 à 6.0 mm |
Capacité de l'écran unique |
≤ 110 m3/h 615 GPM |
≤ 90 m3/h 528 GPM |
≤ 70 m3/h 352 GPM |
Angle de réglage de la boîte d'écran | -3° à 3° | -3° à 3° | -3° à 3° |
Fréquence et tension du moteur | Pour les appareils de commande électronique, le régulateur de fréquence est utilisé. | ||
Zone de l'écran | 2.5 m2 | 2.3 m2 | 10,8 m2 |
Taille de l'écran |
680*1250 mm (40 à 250 mailles) |
630*1250 mm (40 à 250 mailles) |
600*1050 mm (40 à 250 mailles) |
Couches d'écran | 1 à 2 | 1 à 2 | 1 à 2 |
Quantité d'écran à une seule couche | 4 | 4 | 4 |
Système de pulvérisation mobile | Optionnel | Optionnel |
Un jeu. La pression de l'eau est d'environ 5 kg et le débit est de 290 l/h |
Le poids | 1880 kg | 1680 kg | 1300 kg |
Les commentaires |
Paramètres du matériau à dépister: 1Nom du matériau: pâte à papier 2Température du matériau: 60 à 70°C 3. viscosité du matériau: < 120 CPS (mPas) 4Poids spécifique du matériau: < 1,1 kg/dm3 5Concentration: 5 à 15% |
L'écran de vibration rectangulaire adopte un système de pulvérisation automatique. La pression de l'eau de pulvérisation est d'environ 5 KG et le débit est de 290 L/H. L'opérateur peut régler l'intervalle de pulvérisation chronométré,qui peut effectivement prolonger l'intervalle d'arrêt et réduire les déchets de peinture sans affecter la concentration de peinture.
Caractéristiques du filtre à vibration rectangulaire à double mouvement:
1Le bruit de l'équipement est faible, inférieur à 75 décibels à 1 mètre du tamis vibrant.
2L'équipement est facile à utiliser et ne nécessite pas de maintenance quotidienne.
3L'écran est fixé par le bloc compact.
4Il est simple et pratique de remplacer la plaque d'écran en enlevant le bloc compact et en le pressant à nouveau après le remplacement.
5Le corps de l'écran est recouvert de plus de deux couches de peinture protectrice en résine époxy.
Avantages du mouvement composé pour la machine de dépistage humide à double mouvement à filtre de vibration rectangulaire:
Le mouvement linéaire | Mouvement elliptique |
1Une accélération de gravité importante (g), un bon effet vibratoire. 2La vitesse de passage du matériau est rapide. 3La capacité de traitement de l'écran vibrant est grande. |
1L'accélération par gravité (g) est faible. 2Le temps de résidence du matériau sur la plaque de tamisage est long et l'effet de filtrage est bon. 3La concentration de matière augmente 4. Améliorer la durée de vie de la plaque de tamisage. |
Tracé du profil de la machine de dépistage humide à double mouvement à filtre à vibrations rectangulaire:
