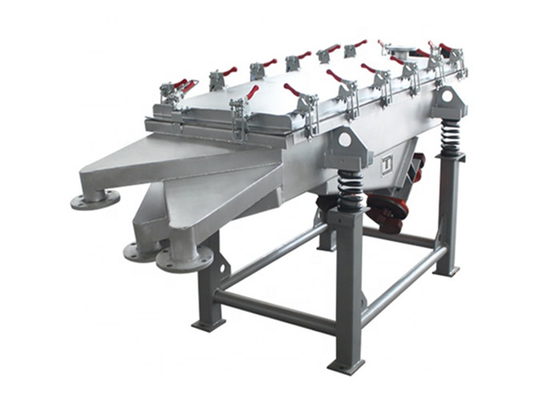

Écran linéaire vibrant double moteur horizontal vibrant
Introduction d'une machine de dépistage à vibration linéaire de grande capacité utilisée dans l'industrie chimique:
La machine de dépistage à grande capacité à vibration linéaire utilisée dans l'industrie chimique est un équipement classique et universel de dépistage fin.Presque tous les écrans vibrants linéaires sont constitués de la boîte d'écran, dispositif de support ou de suspension, unité motrice, pièce isolante contre les vibrations, etc.
Principe de fonctionnement d'une capacité supérieure ou égale à 1 kVA
La machine à tamisage à vibration linéaire utilise des moteurs à double vibration pour conduire, lorsque deux moteurs tournent en synchronisation et en sens inverse,les forces d'excitation générées par le bloc excentrique sont résolues parallèlement à la direction de l'axe du moteur, puis réunies en une seule direction de l'axe du moteurIl y a un angle d'inclinaison entre les deux axes moteurs par rapport à l'écran.Sous l'influence de la force résultante de la force d'excitation et du poids du matériau lui-mêmeLes matériaux sont jetés vers le haut pour faire un saut et un mouvement linéaire vers l'avant sur le pont de l'écran afin d'écraner et de classer le matériel. Appliqué en ligne de coulée pour obtenir un fonctionnement automatique.
Informations importantes sur la machine de dépistage à vibration linéaire de grande capacité utilisée dans l'industrie chimique:
| Modèle |
Le nombre d'heures de travail et de jours de travail est déterminé par le nombre d'heures de travail. |
| Forme |
forme rectangulaire |
| Proposition de décision |
mouvement linéaire |
| Composition structurelle |
boîte à écran, écran, moteur de vibration, base du moteur, ressort d'amortissement, support, etc. |
| Moteur vibrant |
deux ensembles de moteurs à vibration horizontale à rotation inverse synchrone |
| Matériel à utiliser |
adapté au tamisage de matériaux non adhésifs de 0,074 mm à 10 mm dont la teneur en humidité est inférieure à 7% |
| Surface de l'écran |
horizontale ou inclinée (0° à 7°) |
| Couches d'écran |
1 à 6 couches d'écran (les couches supérieures peuvent être personnalisées en fonction de la situation réelle) |
| Cadre d'écran |
cadre d'écran en bois, cadre d'écran en acier au carbone, cadre d'écran en acier inoxydable, etc. |
| Méthode de nettoyage des mailles |
des balles de rebond, un système à ultrasons, etc. |
| Matériel |
acier au carbone, acier inoxydable 304/316L,matériau de titaneet ainsi de suite |
| Taille de l'écran |
La taille de l'écran doit être comprise entre 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc. |
| Application du projet |
Particules de plastique, thé, engrais chimique, lysine, urée, engrais organique, calcaire, fourrage, aliments pour animaux, matériaux réfractaires, etc. |
| Traitement de surface |
Le polissage des miroirs, le polissage du sable, la pulvérisation de plastique, la peinture par pulvérisation, etc. |
Application du projet d'une capacité supérieure ou égale à 1 kVA
1Industrie chimique: graisse, peinture, palette, pigment résineux, médecine, etc.
2L'industrie du plastique.
3- l'industrie des matériaux abrasifs et de la céramique: matériaux abrasifs, matériaux réfractaires, sable de construction, mica, aluminium, fumier, etc.
4L'industrie alimentaire: amidon, lait en poudre, levure en poudre, sucre, sel, alcali, poudre gastronomique, pollen, additif alimentaire, lait de haricots, jus, etc.
5- L'industrie des engrais organiques.
6Industrie mécanique: métallurgie des poudres, sable de coulée, matériaux électromagnétiques et poudres métalliques, etc.
7- métallurgie et industrie minière: sable de quartz, minerai, oxyde de titane, oxyde de zinc, etc.
8- industrie de la papeterie: lisier revêtu, liquide d'échappement, liquide de papeterie et récupération des eaux usées, etc.
Composition structurelle de la machine de dépistage vibratoire linéaire de grande capacité utilisée dans l'industrie chimique:
Les écrans vibrants rectangulaires sont composés d'une boîte d'écran, d'un moteur de vibration, d'un système d'amortissement et d'un châssis.
1- La boîte d'écran:soudé par une plaque d'acier, avec une certaine résistance et rigidité, il est le composant principal de la machine à écran.
2.La grille d'écran:la maille de l'écran est une plaque perforée dont la rigidité globale est bonne, solide et fiable.
3.Moteur à vibration:la méthode d'utilisation et d'entretien du moteur à vibrations pour voir les instructions d'utilisation du moteur à vibrations.
4.Le ressort d'amortissement des vibrations:pour empêcher les vibrations de passer au sol et supporter le poids total de la boîte à écrans.
5- Je ne sais pas.le piédestal de l'autoroute:le piédestal du moteur de la tamise à vibration descendante (le moteur est installé sous la boîte de tamis) peut être déplacé; la vis de raccordement doit être serrée avant utilisation,En particulier, la nouvelle machine de dépistage doit être serrée à plusieurs reprises trois jours avant l'essai., afin d'éviter les accidents causés par le relâchement.
6.Parenté:le support est utilisé pour soutenir la boîte à écrans. Il doit être monté perpendiculairement au sol pendant l'installation. Le support et la partie du corps du tamis sont reliés par le ressort de compression.
Caractéristiques d'une capacité supérieure ou égale à 1 kVA
1- Haute précision de dépistage, rendement élevé et structure simple.
2Les joints de soudure de chaque partie du corps du tamis adoptent une plaque laminée et des matériaux proches (une partie du groupe adopte une connexion boulonnée),il présente des caractéristiques telles qu'une bonne rigidité intégrale, une robustesse et une fiabilité.
3- Structure entièrement fermée, décharge automatique, plus adaptée aux travaux sur la chaîne de montage.
4Moins de consommation d'énergie, peu de bruit, longue durée de vie de l'écran.
Le secteur privé Paramètres d'une capacité supérieure ou égale à 1 kVA
| Modèle |
Taille nominale (mm) |
ParticuleSléser(mm) |
Angle de inclinaison of Écran(°) |
Amplitude(mm) |
Couche |
Puissance (Kw) |
| AZ-520 |
500*2000 |
0.074 ~ 10 |
0 à 7° |
4 à 10 |
1 à 6 |
2*(0,4 à 0,75) |
| AZ-525 |
500*2500 |
2*(0,4 à 0,75) |
| AZ-530 |
500*3000 |
2*(0,4 à 0,75) |
| Pour l'AZ-1020 |
1000*2000 |
2*(0,4 à 0,75) |
| AZ-1025 |
1000*2500 |
2*(0,4 à 1,1) |
| AZ-1030 |
1000*3000 |
2*(1.1 à 1.5) |
| Le numéro AZ-1040 |
1000*4000 |
2*(1.1 à 1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1 à 1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1 à 2.2) |
| AZ-1250, sous réserve |
1200*5000 |
2*(1.1 à 2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1 à 2.2) |
| Le numéro AZ-1560 |
1500*6000 |
2*(2.2 à 3.7) |
| AZ-1845 |
1800*4500 |
0.074 ~ 15 |
2*(2.2 à 3.7) |
| Le code de conduite |
2000*5000 |
2*(2.2 à 3.7) |
| Pour les produits de base |
2000*6000 |
2*(2.2 à 3.7) |
Remarque: les données figurant dans le tableau sont uniquement à titre de référence. Notre société se réserve le droit de modifier les données ci-dessus.
