comprend à la fois le mouvement elliptique et linéaire
Les avantages:
l'intensité de vibration élevée, la grande surface de détection, l'angle réglable de la boîte d'écra
Dispositif d'entraînement:
3 ensembles de moteurs vibrants
Couches d'écran:
1 à 2 couches
Amplitude:
5.5 mm à 6.0 mm
Application du projet:
la fabrication du papier, les métaux non ferreux, la métallurgie, les matériaux de construction, les
Surligner:
écran de vibration humide
,
machine de séparateur de tamis
Écran vibrant à mouvement circulaire des eaux usées d'effluent

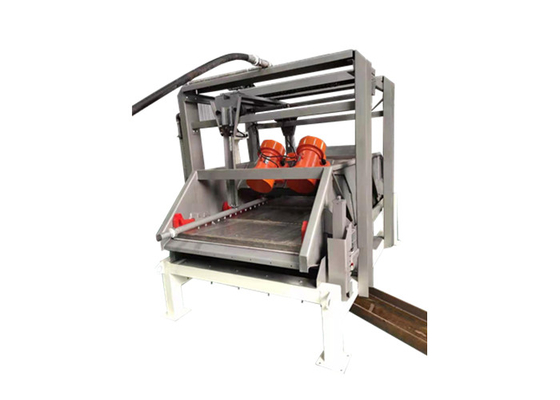

Introduction de la machine de dépistage humide à vibration rectangulaire pour l'application des eaux usées:
La machine de dépistage humide à vibration rectangulaire pour les eaux usées est spécialement conçue pour la séparation solide-liquide.l'écran vibrant rectangulaire à plusieurs mouvementsLa conception révolutionnaire de l'écran à double mouvement linéaire vibrant permet aux opérateurs d'utiliser le mouvement linéaire là où le poids est lourd,des solides à volume élevé sont rencontrésDans ces intervalles, les séparateurs doivent générer des forces g élevées pour déplacer efficacement les solides denses à travers l'écran.
Principe de fonctionnement de la machine de dépistage humide à vibration rectangulaire pour l'application des eaux usées:
Le séparateur de vibration rectangulaire adopte un système de pulvérisation automatique. La pression de l'eau de pulvérisation est d'environ 5 KG et le débit est de 290 L/H. L'opérateur peut régler l'intervalle de pulvérisation chronométré,qui peut effectivement prolonger l'intervalle d'arrêt et réduire les déchets de peinture sans affecter la concentration de peinture.
La machine de dépistage de l'humidité du filtre à vibrations rectangulaire à double mouvement est équipée de trois moteurs de vibration, qui assurent deux modes de mouvement: mouvement linéaire et mouvement elliptique.La machine rectangulaire de dépistage de l'humidité est entraînée par un moteur de vibration installé sur le faisceau de cadreLa vibration est transmise à la plaque de tamisage.et le matériau à tamiser est rejeté sur la plaque de tamisage à travers le tuyau inséré dans le filtre à vibrations rectangulaire à double mouvement. La vibration de la plaque de tamisage fait passer la plus petite taille de particules (taille de particules qualifiée) à travers la plaque de tamisage et pénètre dans le fond du tamisage,et entre dans le processus suivant par le pipeline installé au fond du tamis. le matériau ayant une plus grande taille de particules (taille de particules non qualifiée) reste sur la partie supérieure de la plaque de tamisage, pénètre dans la rainure située à l'avant de l'écran vibrant,et entre dans le processus suivant à travers le tuyau installé au bas de la rainure.
Le mouvement linéaire peut générer une accélération gravitationnelle de 6G, le mouvement elliptique peut générer une accélération gravitationnelle de 5G.Les gens peuvent choisir le mode de mouvement de l'écran vibrant à travers l'interrupteur dans la boîte de commandeLe mouvement elliptique est plus doux et la durée de vie de l'écran est plus longue.
Caractéristiques de la machine de dépistage humide à vibration rectangulaire pour l'application des eaux usées:
1L'écran est fixé par le bloc compact.
2Il est simple et pratique de remplacer la plaque d'écran en enlevant le bloc compact et en le pressant à nouveau après le remplacement.
3L'équipement est facile à utiliser et ne nécessite pas de maintenance quotidienne.
4Le bruit de l'équipement est faible, inférieur à 75 décibels à 1 mètre du tamis vibrant.
5Le corps de l'écran est recouvert de plus de deux couches de peinture protectrice en résine époxy.
Dessin de profil de la machine de dépistage humide à vibration rectangulaire pour l'application des eaux usées:
Avantages du mouvement des composés pour la machine de dépistage humide à vibration rectangulaire pour l'application des eaux usées:
Le mouvement linéaire
Mouvement elliptique
1Une accélération de gravité importante (g), un bon effet vibratoire.
2La vitesse de passage du matériau est rapide.
3La capacité de traitement de l'écran vibrant est grande.
1L'accélération par gravité (g) est faible.
2Le temps de résidence du matériau sur la plaque de tamisage est long et l'effet de filtrage est bon.
3La concentration de matière augmente
4. Améliorer la durée de vie de la plaque de tamisage.
Paramètres techniques de la machine de dépistage humide à vibration rectangulaire pour l'application des eaux usées:
Modèle
AES68 à 3
AES63 à 3
AES60-3
Trajet de vibration
L' ellipse
L' ellipse
L' ellipse
Puissance du moteur
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25 kW
Intensité des vibrations
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitude
5.5 à 6.0 mm
5.5 à 6.0 mm
5.5 à 6.0 mm
Capacité de l'écran unique
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Angle de réglage de la boîte d'écran
-3° à 3°
-3° à 3°
-3° à 3°
Fréquence et tension du moteur
Pour les appareils de commande électronique, le régulateur de fréquence est utilisé.
Zone de l'écran
2.5 m2
2.3 m2
10,8 m2
Taille de l'écran
680*1250 mm
(40 à 250 mailles)
630*1250 mm
(40 à 250 mailles)
600*1050 mm
(40 à 250 mailles)
Couches d'écran
1 à 2
1 à 2
1 à 2
Quantité d'écran à une seule couche
4
4
4
Système de pulvérisation mobile
Optionnel
Optionnel
Un jeu.
La pression de l'eau est d'environ 5 kg et le débit est de 290 l/h
Le poids
1880 kg
1680 kg
1300 kg
Les commentaires
Paramètres du matériau à dépister:
1Nom du matériau: pâte à papier
2Température du matériau: 60 à 70°C
3. viscosité du matériau: < 120 CPS (mPas)
4Poids spécifique du matériau: < 1,1 kg/dm3
5Concentration: 5 à 15%
