l'intensité de vibration élevée, la grande surface de détection, l'angle réglable de la boîte d'écra
Caractéristique structurelle:
Système de pulvérisation d'eau mobile en option
Amplitude:
5 mm à 6 mm
Proposition de décision:
comprend à la fois le mouvement linéaire et le mouvement elliptique
Source d'énergie:
3 ensembles de moteurs vibrants
Écran de jeu:
1 à 2 decks d'écran
Application du projet:
la fabrication du papier, les métaux non ferreux, la métallurgie, les matériaux de construction, les
Surligner:
écran de vibration humide
,
machine de séparateur de tamis

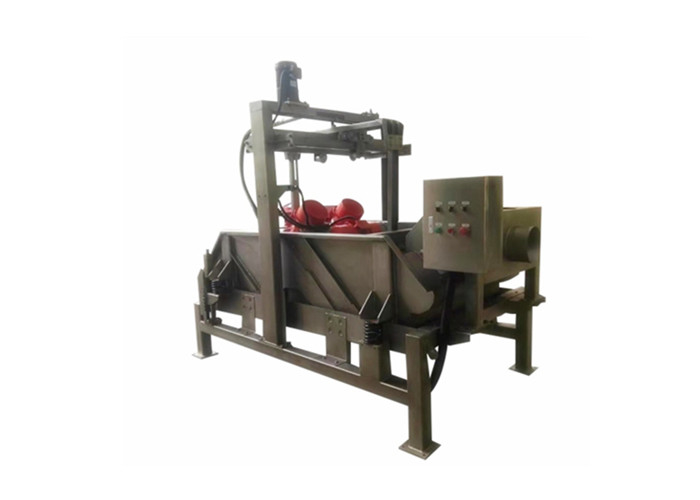

Machine à écran vibrant rectangulaire à deux mouvements pour la fabrication de pâte de papier
Introduction d'un séparateur d'écran vibrant à double mouvement rectangulaire pour la fabrication de pâte de papier:
Le séparateur d'écran à double vibration rectangulaire pour la fabrication de pâte de papier est spécialement conçu par AAREAL pour la séparation solide-liquide selon les exigences du client.Il peut répondre à la majorité des applications de traitement des eaux usées et des eaux usées et des résidusIl est utilisé pour la fabrication du papier, des métaux non ferreux, de la métallurgie, des matériaux de construction, des produits chimiques, des matériaux réfractaires, du ciment, de la céramique, des céréales, de l'alimentation,système de purification de boue de forage et autres équipements spéciaux de séparation solide-liquideIl présente les avantages d'une intensité de vibration élevée, d'une grande surface de projection, d'un angle réglable de la boîte d'écran, d'une structure compacte et d'excellentes performances.
Le filtre à vibration rectangulaire adopte un système de pulvérisation automatique. La pression de l'eau de pulvérisation est d'environ 5 KG et le débit est de 290 L/H. L'opérateur peut régler l'intervalle de pulvérisation chronométré,qui peut effectivement prolonger l'intervalle d'arrêt et réduire les déchets de peinture sans affecter la concentration de peinture.
Paramètres techniques du séparateur d'écran vibrant à double mouvement rectangulaire pour la fabrication de pâte de papier:
Modèle
AES68 à 3
AES63 à 3
AES60-3
Trajet de vibration
L' ellipse
L' ellipse
L' ellipse
Puissance du moteur
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25 kW
Intensité des vibrations
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitude
5.5 à 6.0 mm
5.5 à 6.0 mm
5.5 à 6.0 mm
Capacité de l'écran unique
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Angle de réglage de la boîte d'écran
-3° à 3°
-3° à 3°
-3° à 3°
Fréquence et tension du moteur
Pour les appareils de commande électronique, le régulateur de fréquence est utilisé.
Zone de l'écran
2.5 m2
2.3 m2
10,8 m2
Taille de l'écran
680*1250 mm
(40 à 250 mailles)
630*1250 mm
(40 à 250 mailles)
600*1050 mm
(40 à 250 mailles)
Couches d'écran
1 à 2
1 à 2
1 à 2
Quantité d'écran à une seule couche
4
4
4
Système de pulvérisation mobile
Optionnel
Optionnel
Un jeu.
La pression de l'eau est d'environ 5 kg et le débit est de 290 l/h
Le poids
1880 kg
1680 kg
1300 kg
Les commentaires
Paramètres du matériau à dépister:
1Nom du matériau: pâte à papier
2Température du matériau: 60 à 70°C
3. viscosité du matériau: < 120 CPS (mPas)
4Poids spécifique du matériau: < 1,1 kg/dm3
5Concentration: 5 à 15%
Principe de fonctionnement du séparateur d'écran vibrant à double mouvement rectangulaire pour la fabrication de pâte de papier:
Le tamisage humide du filtre à vibrations rectangulaire à double mouvement est équipé de trois moteurs de vibration, qui assurent deux modes de mouvement: mouvement linéaire et mouvement elliptique.La machine rectangulaire de dépistage de l'humidité est entraînée par un moteur de vibration installé sur le faisceau de cadreLa vibration est transmise à la plaque de tamisage.et le matériau à tamiser est rejeté sur la plaque de tamisage à travers le tuyau inséré dans le filtre à vibrations rectangulaire à double mouvement. La vibration de la plaque de tamisage fait passer la plus petite taille de particules (taille de particules qualifiée) à travers la plaque de tamisage et pénètre dans le fond du tamisage,et entre dans le processus suivant par le pipeline installé au fond du tamis. le matériau ayant une plus grande taille de particules (taille de particules non qualifiée) reste sur la partie supérieure de la plaque de tamisage, pénètre dans la rainure située à l'avant de l'écran vibrant,et entre dans le processus suivant à travers le tuyau installé au bas de la rainure.
Le mouvement linéaire peut générer une accélération gravitationnelle de 6G, le mouvement elliptique peut générer une accélération gravitationnelle de 5G.Les gens peuvent choisir le mode de mouvement de l'écran vibrant à travers l'interrupteur dans la boîte de commandeLe mouvement elliptique est plus doux et la durée de vie de l'écran est plus longue.
Caractéristiques du séparateur d'écran vibrant à double mouvement rectangulaire pour la fabrication de pâte de papier:
1Le bruit de l'équipement est faible, inférieur à 75 décibels à un mètre du tamis vibrant.
2Le corps de l'écran est recouvert de plus de deux couches de peinture protectrice en résine époxy.
3L'écran est fixé par le bloc compact.
4Il est simple et pratique de remplacer la plaque d'écran en enlevant le bloc compact et en le pressant à nouveau après le remplacement.
5L'équipement est facile à utiliser et ne nécessite pas de maintenance quotidienne.
Avantages du séparateur d'écran vibrant à double mouvement rectangulaire pour la fabrication de pâte de papier:
Mouvement elliptique
Le mouvement linéaire
1L'accélération par gravité (g) est faible.
2Le temps de résidence du matériau sur la plaque de tamisage est long et l'effet de filtrage est bon.
3La concentration de matière augmente
4. Améliorer la durée de vie de la plaque de tamisage.
1Une accélération de gravité importante (g), un bon effet vibratoire.
2La vitesse de passage du matériau est rapide.
3La capacité de traitement de l'écran vibrant est grande.
