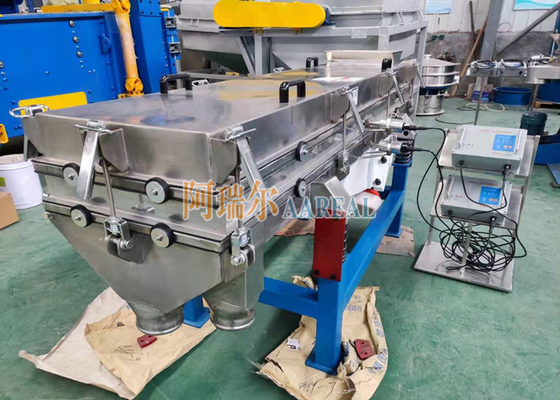

Filtre à vibration linéaire pour engrais à grains à ultrasons
Introduction au tamis à vibration linéaire
Le tamis à vibration linéaire a utilisé l'excitation du moteur de vibration comme source de vibration, de sorte que le matériau a été jeté dans le tamis,tout en avançant dans une ligne droite, le matériau pénètre uniformément dans le port d'alimentation de l'alimentateur de la machine de filtrage,spécifications de filetage multicouches de tamis,matériau de tamis,respectivement,déchargés de leurs exportations.Avec une faible consommation d'énergie,un rendement élevé,une structure simple,facile à entretenir,une structure entièrement fermée,pas de poussière, l'ancrage automatique, plus approprié pour les opérations de pipeline.
L'application deFiltre à vibration linéaire
1Les métaux tels que le plomb, le zinc, le cuivre, le fer, le nickel, les alliages et les matériaux magnétiques sont des poudres.
2- produits chimiques, matériaux chimiques tels que les résines, les plastiques, les additifs de caoutchouc, les colorants, les charges.
3Catégories alimentaires: farine, cacao, café, épices, additifs, etc.
4Les matières premières chinoises et occidentales, la médecine occidentale et la médecine chinoise brevetée conçues selon les exigences du GMPS.
5Les céréales, le maïs, les haricots, le sésame et d'autres cultures sont sélectionnées, décortiquées et diverses.
6- le dépistage des différentes poudres de minerai dans les minéraux et les produits finis après traitement.
Informations importantes sur le tamis à vibration linéaire
| Forme |
forme rectangulaire |
| Composition structurelle |
boîte à écran, écran, moteur de vibration, base du moteur, ressort d'amortissement, support, etc. |
| Moteur vibrant |
deux ensembles de moteurs à vibration horizontale à rotation inverse synchrone |
| Matériel à utiliser |
adapté au tamisage de matériaux non adhésifs de 0,074 mm à 10 mm dont la teneur en humidité est inférieure à 7% |
| Couches d'écran |
1 à 6 couches d'écran |
| Cadre d'écran |
cadre pour écran en bois, cadre pour écran en acier au carbone, cadre pour écran en acier inoxydable |
| Méthode de nettoyage des mailles |
des balles de rebond, un système à ultrasons, etc. |
| Matériel |
acier au carbone, acier inoxydable 304/316L, titane, etc. |
| Taille de l'écran |
la largeur*longueur de l'écran 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc. |
Principe de fonctionnement d'une épaisseur n'excédant pas 50 cm3
L'écran de vibration linéaire est entraîné par deux moteurs vibrants.la force de vibration générée par son bloc excentrique se déplace parallèlement à la direction de la broche du moteur, se superposant par une force résultante perpendiculaire à la direction de l'arbre moteur, la trajectoire de mouvement de la pellicule est donc droite.
Les deux arbres du moteur ont un angle de plongée dans la direction verticale par rapport à la surface de l'écran.les matériaux dans la surface de l'écran font sauter le mouvementIl peut être utilisé pour réaliser un fonctionnement automatique sur la chaîne de montage.
La structure d'une épaisseur n'excédant pas 50 cm3
Le séparateur de vibration rectangulaire est principalement composé d'un écran, d'un tamis, d'un moteur de vibration, d'un piédestal de moteur, d'un ressort d'amortissement et de supports.
1- La boîte d'écran:soudé par une plaque d'acier, avec une certaine résistance et rigidité, il est le composant principal de la machine à écran.
2.La grille d'écran:la maille de l'écran est une plaque perforée dont la rigidité globale est bonne, solide et fiable.
3Moteur à vibration:la méthode d'utilisation et d'entretien du moteur à vibrations pour voir les instructions d'utilisation du moteur à vibrations.
4Le piédestal du moteur:le piédestal du moteur de la tamise à vibration descendante (le moteur est installé sous la boîte de tamis) peut être déplacé; la vis de raccordement doit être serrée avant utilisation,En particulier, la nouvelle machine de dépistage doit être serrée à plusieurs reprises trois jours avant l'essai., afin d'éviter les accidents causés par le relâchement.
5.Le ressort d'amortissement des vibrations:pour empêcher les vibrations de passer au sol et supporter le poids total de la boîte à écrans.
6.Parenté:le support est utilisé pour soutenir la boîte à écrans. Il doit être monté perpendiculairement au sol pendant l'installation. Le support et la partie du corps du tamis sont reliés par le ressort de compression.
Le secteur privé Paramètres d'une épaisseur n'excédant pas 50 cm3
| Modèle |
Taille nominale (mm) |
Taille des particules (mm) |
Angle d'inclinaison de l'écran |
Amplitude (mm) |
Couche |
Puissance (Kw) |
| AZ-520 |
500*2000 |
0.074 ~ 10 |
0 à 7° |
4 à 10 |
1 à 6 |
2*(0,4 à 0,75) |
| AZ-525 |
500*2500 |
2*(0,4 à 0,75) |
| AZ-530 |
500*3000 |
2*(0,4 à 0,75) |
| Pour l'AZ-1020 |
1000*2000 |
2*(0,4 à 0,75) |
| AZ-1025 |
1000*2500 |
2*(0,4 à 1,1) |
| AZ-1030 |
1000*3000 |
2*(1.1 à 1.5) |
| Le numéro AZ-1040 |
1000*4000 |
2*(1.1 à 1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1 à 1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1 à 2.2) |
| AZ-1250, sous réserve |
1200*5000 |
2*(1.1 à 2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1 à 2.2) |
| Le numéro AZ-1560 |
1500*6000 |
2*(2.2 à 3.7) |
| AZ-1845 |
1800*4500 |
0.074 ~ 15 |
2*(2.2 à 3.7) |
| Le code de conduite |
2000*5000 |
2*(2.2 à 3.7) |
| Pour les produits de base |
2000*6000 |
2*(2.2 à 3.7) |
Séparateur de grains en plastique Séparateur de poudre à laver
Couche unique Multicouche
Séparateur de ressorts de nouveau type
Description du système à ultrasons:
Le système ultrasonique est un changement majeur dans la technologie de dépistage, ce qui facilite le dépistage de matériaux difficiles à dépister,et résoudre véritablement les problèmes de dépistage tels que les mailles de blocage causés par l'agglomération, électricité statique, forte adsorption et forme irrégulière des particules. Il améliore considérablement l'efficacité de filtrage et a considérablement prolongé la durée de vie de l'écran.produits pharmaceutiques, la métallurgie des poudres, les matériaux pour batteries, les produits chimiques, les industries non minières, les industries alimentaires et autres industries qui nécessitent un dépistage minutieux.
Ce type d'appareil est superposé à la vibration basse fréquence de la machine à écran vibrant de la marque AAREAL avec une vibration ultrasonore haute fréquence agissant directement sur l'écran.
Le système à ultrasons est composé d'une source d'alimentation à ultrasons, d'un transducteur à ultrasons, d'un anneau conducteur d'énergie, d'une tige de raccordement et d'un fil de raccordement (voir la figure ci-dessous).Le transducteur à ultrasons et la tige de connexion sont fixés ensemble par des vis, et la tige de raccordement est soudée à l'anneau conducteur d'énergie.l'anneau conducteur d'énergie et la tige de connexion, ainsi que l'écran et l'anneau de fixation de l'écran forment un cadre d'écran à ultrasonsLe transducteur à ultrasons convertit l'énergie électrique en énergie mécanique à haute fréquence, qui est transmise à toute la surface de l'écran par l'anneau conducteur d'énergie.de sorte que les particules de poudre plus grandes que la maille rebondissent et restent en suspension, empêchant efficacement les particules de poudre plus grandes que le maillage de bloquer le maillage.
