Cadre d'écran ou support:
cadre d'écran en bois, cadre d'écran en acier au carbone, cadre d'écran en acier inoxydable, etc.
Avantages:
1 à 8 plateaux de tamis disponibles, peuvent ajuster l'angle de surface de l'écran pour équilibrer l
Matériel:
acier au carbone, acier inoxydable 304/316L, titane, etc.
Applicable:
Minerai de sable de rivière
Surligner:
Écran de vibration du mouvement SS304 linéaire
,
Écran de vibration de mouvement linéaire de sable de rivière
,
Tamis linéaire de sable de rivière
Écran de vibration à mouvement linéaire SS304

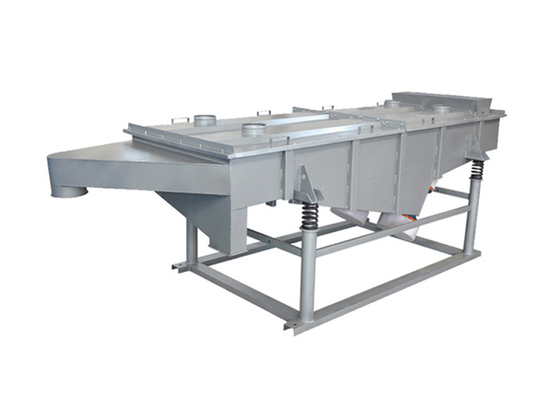

Vue d'ensemble de l'écran vibrant à mouvement linéaire
Le boîtier à écran supporté par les quatre ressorts produit un mouvement linéaire réciproque sous la force de vibration générée par les moteurs.Lorsque la composante verticale de l'accélération de vibration est supérieure à l'accélération due à la gravitéChaque vibration du réservoir, le matériau serait projeté une fois.le matériau qui est plus petit que la maille de l'écran peut passer à travers elle, afin d'atteindre le but de la classification.
Informations importantes concernant l'écran vibrant à mouvement linéaire
Forme
forme rectangulaire
Composition structurelle
boîte à écran, écran, moteur de vibration, base du moteur, ressort d'amortissement, support, etc.
Moteur vibrant
deux ensembles de moteurs à vibration horizontale à rotation inverse synchrone
Matériel à utiliser
adapté au tamisage de matériaux non adhésifs de 0,074 mm à 10 mm dont la teneur en humidité est inférieure à 7%
Couches d'écran
1 à 6 couches d'écran
Cadre d'écran
cadre pour écran en bois, cadre pour écran en acier au carbone, cadre pour écran en acier inoxydable
Méthode de nettoyage des mailles
des balles de rebond, un système à ultrasons, etc.
Matériel
acier au carbone, acier inoxydable 304/316L, titane, etc.
Taille de l'écran
la largeur*longueur de l'écran 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc.
Principe de fonctionnementd'un écran vibrant à mouvement linéaire
Le séparateur rectangulaire est entraîné par deux moteurs vibrants.la force de vibration générée par son bloc excentrique se déplace parallèlement à la direction de la broche du moteur, se superposant par une force résultante perpendiculaire à la direction de l'arbre moteur, la trajectoire de mouvement de la pellicule est donc droite.
Les deux arbres moteurs ont un angle de plongée dans la direction verticale par rapport à la surface de l'écran.les matériaux dans la surface de l'écran font sauter le mouvementIl peut être utilisé pour réaliser un fonctionnement automatique sur la chaîne de montage.
La structured'un écran vibrant à mouvement linéaire
Le séparateur rectangulaire est principalement composé d'une boîte à écrans, d'un tamis, d'un moteur à vibrations, d'un piédestal de moteur, d'un ressort d'amortissement et de supports.
1- La boîte d'écran:soudé par une plaque d'acier, avec une certaine résistance et rigidité, il est le composant principal de la machine à écran. 2.La grille d'écran:la maille de l'écran est une plaque perforée dont la rigidité globale est bonne, solide et fiable.
3Moteur à vibration:la méthode d'utilisation et d'entretien du moteur à vibrations pour voir les instructions d'utilisation du moteur à vibrations.
4Le piédestal du moteur:le piédestal du moteur de la machine à tamis à vibration descendante (le moteur est installé sous la boîte de tamis) peut être déplacé; la vis de raccordement doit être serrée avant utilisation,En particulier, la nouvelle machine de dépistage doit être serrée à plusieurs reprises trois jours avant l'essai., afin d'éviter les accidents causés par le relâchement. 5.Le ressort d'amortissement des vibrations:pour empêcher les vibrations de passer au sol et supporter tout le poids de la boîte à écrans. 6.Parenté:le support est utilisé pour soutenir la boîte à écrans. Il doit être monté perpendiculairement au sol pendant l'installation. Le support et la partie du corps du tamis sont reliés par le ressort de compression.
Application du projetd'un écran vibrant à mouvement linéaire
Ce tamisage est adapté au tamisage de matériaux de 0,74 mm à 10 mm, dont la teneur en eau est inférieure à 7% et qui ne sont pas collants.
Il est largement utilisé dans l'industrie chimique, alimentaire, plastique, médecine, métallurgie, verre, matériaux de construction, céréales, engrais, abrasifs, céramique et autres industries,pour le dépistage des poudres sèches ou des matières granulaires.
Le secteur privéParamètresd'un écran vibrant à mouvement linéaire
Modèle
Taille nominale (mm)
Taille des particules (mm)
Angle d'inclinaison de l'écran
Amplitude (mm)
Couche
Puissance (Kw)
AZ-520
500*2000
0.074 ~ 10
0 à 7°
4 à 10
1 à 6
2*(0,4 à 0,75)
AZ-525
500*2500
2*(0,4 à 0,75)
AZ-530
500*3000
2*(0,4 à 0,75)
Pour l'AZ-1020
1000*2000
2*(0,4 à 0,75)
AZ-1025
1000*2500
2*(0,4 à 1,1)
AZ-1030
1000*3000
2*(1.1 à 1.5)
Le numéro AZ-1040
1000*4000
2*(1.1 à 1.5)
AZ-1225
1200*2500
2*(1.1 à 1.5)
AZ-1235
1200*3500
2*(1.1 à 2.2)
AZ-1250, sous réserve
1200*5000
2*(1.1 à 2.2)
AZ-1535
1500*3500
2*(1.1 à 2.2)
Le numéro AZ-1560
1500*6000
2*(2.2 à 3.7)
AZ-1845
1800*4500
0.074 ~ 15
2*(2.2 à 3.7)
Le code de conduite
2000*5000
2*(2.2 à 3.7)
Pour les produits de base
2000*6000
2*(2.2 à 3.7)
Séparateur de grains en plastique Séparateur de poudre à laver
Couche unique Multicouche
Séparateur de ressorts de nouveau type
