Sucre, sel, émeraude en poudre, cendres volantes, ciment, poudre de carbone, poudre de charbon, etc.
avantages:
consommation d'énergie réduite, facile à entretenir, disponible pour le transport sur de longues dis
Matériel:
acier au carbone, acier inoxydable 304, 316L, etc.
Mettre en évidence:
Transporteur vibrant à tiges de raccordement
,
Convoyeur vibrant à masse unique
,
Convoyeur vibrant à connexion à tige à masse unique
Convoyeur à barres de raccordement vibrant à masse unique
L'application deConvoyeur à barres de raccordement vibrant à masse unique:
Le convoyeur vibrant à tige de raccordement à masse unique convient aux industries de l'électricité, du charbon, des matériaux de construction, de la métallurgie, du grain et d'autres industries.qui est utilisé pour compléter le processus de transport de matières en poudre et granulairesIl convient aux matériaux en poudre fine difficiles à transporter, tels que la poudre d'émeraude, les cendres volantes, le ciment, la poudre de carbone, la poudre de charbon, etc.transportés uniformément et en continu ou quantitativement du bac de stockage ou de l'entonnoir vers le dispositif récepteur, qui a des performances de transport supérieures.
Caractéristiques duConvoyeur à barres de raccordement vibrant à masse unique:
1La structure est simple et compacte, le point de lubrification est moindre et le point de lubrification n'est pas en contact avec le matériau.l'installation est donc pratique et la charge de maintenance est faible.
2Le transport des matières poussiéreuses, toxiques et volatiles n'a pas de pollution pour l'environnement,et il peut réaliser l'alimentation multi-point et la décharge multi-point.
3En raison de l'utilisation du principe de résonance des vibrations mécaniques, la fondation d'installation est considérée comme l'un des points de masse, la consommation d'énergie est faible,et la consommation d'énergie est inférieure à la moitié du convoyeur à vis avec la même longueur de transport et la même productivité.
4Comme le matériau saute vers l'avant avec la trajectoire parabolique pendant le processus de transport, le convoyeur s'usure légèrement.et la durée de vie est plus de trois fois supérieure à celle du convoyeur à vis.
5Le bruit de fonctionnement n'est pas supérieur à 75 dB.
6Il peut démarrer fréquemment et fonctionner en continu dans l'amplitude nominale.
7Il est adapté pour transporter des exigences de plus longue distance et une largeur de creux plus large.
Les avantages deConvoyeur à barres de raccordement vibrant à masse unique:
1. haute rigidité et structure simple, adaptée au transport rapide et à longue distance.
2La hauteur totale est basse et adaptée à un espace limité.
3Une application multiple est facilement possible.
4Une seule unité de longueur de convoyeur peut atteindre 25 mètres et s'est avérée réalisable.
5Très fiable, plus facile à entretenir et à moindre coût.

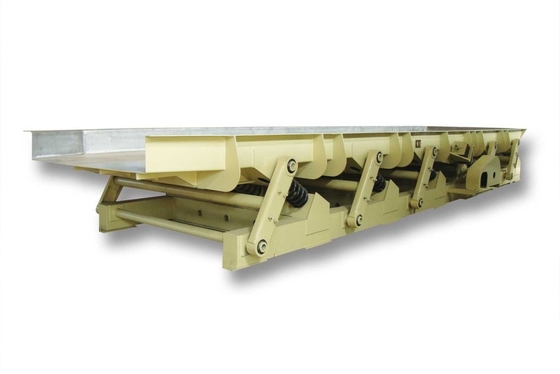

Structure de l'entrepriseConvoyeur à barres de raccordement vibrant à masse unique:
1- le convoyeur 2. les ressorts de vibration principaux 3. le mécanisme de raccordement de la tige d'entraînement 4. la base 5. la tige guide 6. le support auxiliaire.
Principe de fonctionnementConvoyeur à barres de raccordement vibrant à masse unique:
Le mécanisme de la tige de raccordement est composé d'un moteur, d'une poulie, d'un arbre de transmission et d'un dispositif de tige de raccordement excentrique.Le convoyeur et le cadre inférieur sont reliés par un ressort en bobineLa barre de guidage guide les vibrations du convoyeur pendant le fonctionnement du convoyeurle mécanisme de conduite fait l'extrémité de la tige de connexion faire un mouvement réciproque, et la tige de raccordement entraîne le convoyeur à effectuer un mouvement réciproque à travers le ressort de bobine de son extrémité,de sorte que le matériau est continuellement jeté dans la direction de la vibration et saute en avant pour atteindre l'objectif de transporter le matériau.
Paramètres techniques deConvoyeur à barres de raccordement vibrant à masse unique:
Modèle
Capacité (t/h)
Fréquence de vibration (Hz)
Longueur du trou (m) /puissance (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ASL-150
5
6.7 à 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
L'ASL-300
20
6.7 à 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ASL-450
35
6.7 à 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ASL-600
50
6.7 à 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
L'ASL-750
65
6.7 à 10.8
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
7.5
7.5
5.5*2
5.5*2
ASL-900
80
6.7 à 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ASL-1050
95
6.7 à 10.8
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ASL-1200
110
6.7 à 10.8
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
L'ASL-1350 est
125
6.7 à 10.8
1.5
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ASL-1500
140
6.7 à 10.8
2.2
2.2
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
L'ASL-1650 est
155
6.7 à 10.8
2.2
3.7
3.7
3.7
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
L'ASL-1800 est utilisé
170
6.7 à 10.8
2.2
3.7
3.7
3.7
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ASL-2000
185
6.7 à 10.8
2.2
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Nom de l'organisme:
1. Les données ci-dessus sont à titre de référence seulement. Notre société se réserve le droit de modifier les données ci-dessus.
2La capacité de transport est ici calculée en fonction du transport horizontal du sable fluvial (densité totale 1,6 t/m3, teneur en eau 5%).
3La puissance de la tranche de transport avec couvercle d'étanchéité, plaque de doublure et matériaux de transport avec différentes densités de masse doit être recalculée.
4Lorsque la distance de transport dépasse 15 mètres, nous adopterons la structure segmentée, et l'utilisateur doit assembler et connecter sur place.
