Écran de vibration linéaire à deux ponts en acier au carbone de 500*4000 mm

Écran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm

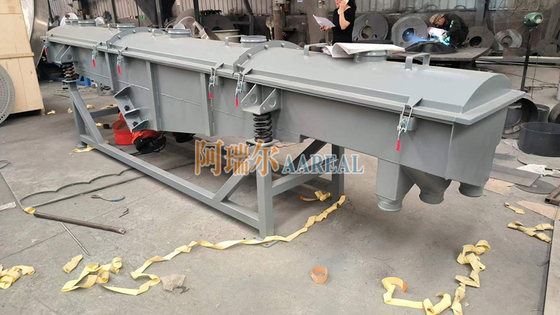

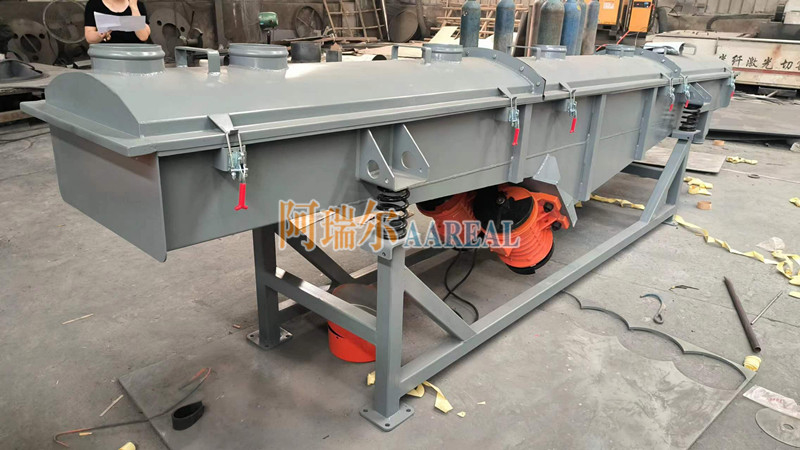

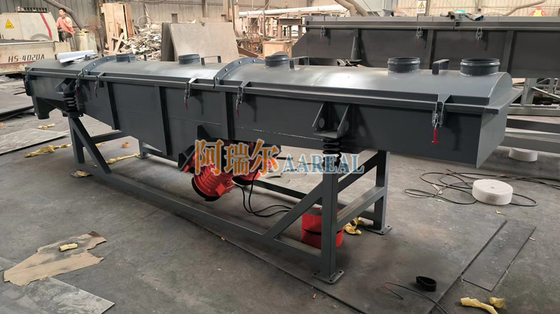

Il s'agit d'un écran à vibration linéaire à 2 ponts, largeur d'écran 500 mm, longueur d'écran 4000 mm, en acier au carbone (Q235).

C' est quoi?Écran à vibration linéaireL'écran linéaire vibrant est aussi appeléséparateur rectangulaireIl utilise 2 moteurs de vibration comme source d'entraînement. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axisLes deux arbres moteurs ont un angle d'inclinaison dans la direction verticale par rapport à la surface de l'écran.Sous la force combinée de la force d'excitation et le poids propre du matériau, le matériau est projeté et sauté ou avance en ligne droite sur la surface de l'écran, atteignant ainsi l'objectif de filtrage et de classement du matériau.Il convient au filtrage de divers matériaux secs en poudre ou en granulés dont la taille des particules est de 0.074-5 mm, une teneur en eau inférieure à 7% et aucune viscosité.

Le tamis à vibration linéaire est principalementcomposé d'une boîte à écran, d'un cadre à écran, d'un écran, d'un moteur de vibration, d'une base de moteur, d'un ressort d'amortissement des vibrations, d'un supportet ainsi de suite

1. Boîte à écran: elle est soudée par plusieurs plaques d'acier d'épaisseurs différentes, elle a une certaine résistance et rigidité et est le composant principal de la machine à écran.
2. Cadre d'écran: Il est fait de pin ou de bois avec une petite déformation, principalement utilisé pour maintenir l'écran plat et obtenir un dépistage normal.
3. Écran: Il existe plusieurs écrans tels que l'acier à faible teneur en carbone, le laiton, le bronze, le fil d'acier inoxydable, etc.
4. Moteur de vibration (pour plus de détails sur les méthodes d'utilisation et d'entretien, veuillez consulter le manuel d'instructions du moteur de vibration).
5. Base du moteur: installer le moteur de vibration et serrer les vis de raccordement avant utilisation, surtout pendant les trois premiers jours d'essai de la nouvelle machine à écran,et doivent être serrées à plusieurs reprises pour éviter de se desserrer et de provoquer des accidents.
6. Printemps d'amortissement des vibrations: empêche la transmission des vibrations au sol et supporte tout le poids de la boîte à écrans..
7. Le support: il est constitué de quatre piliers et de deux aciers de canal, qui soutiennent la boîte à écrans.et les aciers sous les deux piliers doivent être parallèles les uns aux autres.

L'écran à vibration rectangulaire est couramment utilisé pour filtrer le ferrosilicium, le sable, les particules de poivre, le son de blé, les graines de citrouille, la poudre de silicium, le sucre, la médecine chinoise, le bétel, la poudre de carbure de silicium,pierre,particules de charbon actif, le sol, le gravier, le millet, le lisier, la coquille, le sésame cuit, le sable fabriqué à la machine, le chrysanthème,sable de quartz, déchets de construction, poudre de coke, particules de plastique, sable de rivière et autres matériaux.

Principaux paramètres techniques du tamis à vibration linéaire:

La mise en place deÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

Écran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mmest un équipement de tamisage à vibration linéaire standard et universel, à faible consommation d'énergie, à grande puissance, à structure simple, à entretien facile, à structure entièrement fermée, sans poussière,nids automatiques, plus adapté aux opérations de canalisation. Le tamis à vibration linéaire est le nouvel équipement de dépistage efficace largement utilisé dans les aliments,matériaux réfractaires,les matériaux de construction,L'industrie minière, le charbon, la métallurgie, l'industrie légère, l'industrie chimique, etc.

Le secteur privé Paramètres deÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

Remarque: les données figurant dans le tableau sont uniquement à titre de référence. Notre société se réserve le droit de modifier les données ci-dessus.

Caractéristiques deÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

1. procédé de dépistage mobile
En même temps que le dépistage, le matériel a été transporté sur de longues distances.

2Facile à réassembler les écrans et les pièces
En utilisant une structure de grille spéciale, les écrans et les pièces peuvent être facilement changés et serrés.

3- Haute capacité et espace de travail convivial
Avec une excellente structure de la machine et des moteurs, la puissance est très élevée et le bruit de travail est faible.

4. Haute précision de tamisage
Le matériau a une longue course sur la surface de l'écran, une grande précision de filtrage et une grande capacité de traitement.

5. Structures de machines flexibles
Des formes et des structures différentes peuvent être conçues en fonction du site de production.

6. Convient à différentes tailles de dépistage
Modifier l'espacement et l'inclinaison de l'écran en fonction de la taille du matériau, de la probabilité de perméabilité et de la productivité

7Faible coût d'entretien et longue durée de vie
Toutes les parties du corps de l'écran sont bien soudées avec d'excellentes plaques d'acier et la rigidité globale est bonne, ferme et fiable pendant très longtemps.

8Bon scellage et faible déversement de poussière
Structure entièrement fermée, décharge automatique conduit à un taux de déversement de poussière presque nul.

Informations importantes concernantÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

Principe de fonctionnement deÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

Le tamis vibrant rectangulaire adopte l'excitation du moteur de vibration comme source de vibration, de sorte que le matériau a été jeté dans le tamis,tout en avançant dans une ligne droite, le matériau pénètre uniformément dans le port d'alimentation de l'alimentateur de la machine de filtrage, les spécifications des mailles multicouches de tamis, matériel de tamis, respectivement, déchargés de leurs exportations.

Il existe deux façons d'installer le moteur de vibration du tamis à vibration linéaire:

1. monté en bas: installé en bas (communément utilisé)

2. Bilatéraux: installés des deux côtés

Composition structurelleÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

Les écrans vibrants rectangulaires sont principalement composés d'une boîte à écran, de cadres d'écran, d'un écran, d'un moteur de vibration, d'un piédestal électrique, d'un ressort d'amortissement, d'un cadre, etc.

1.La grille d'écran:la maille de l'écran est une plaque perforée dont la rigidité globale est bonne, solide et fiable.

2- La boîte d'écran:soudé par une plaque d'acier, avec une certaine résistance et rigidité, il est le composant principal de la machine à écran.

3.Le ressort d'amortissement des vibrations:pour empêcher les vibrations de passer au sol et supporter le poids total de la boîte à écrans.
4- Je ne sais pas.le piédestal de l'autoroute:le piédestal du moteur de la tamise à vibration descendante (le moteur est installé sous la boîte de tamis) peut être déplacé; la vis de raccordement doit être serrée avant utilisation,En particulier, la nouvelle machine de dépistage doit être serrée à plusieurs reprises trois jours avant l'essai., afin d'éviter les accidents causés par le relâchement.

5.Moteur à vibration:la méthode d'utilisation et d'entretien du moteur à vibrations pour voir les instructions d'utilisation du moteur à vibrations.
6.Parenthèses:le support est utilisé pour soutenir la boîte à écrans. Il doit être monté perpendiculairement au sol pendant l'installation. Le support et la partie du corps du tamis sont reliés par le ressort de compression.

Application du projet deÉcran de vibration linéaire à 2 ponts en acier au carbone de 500*4000 mm:

1Industrie minière: kaolin, aluminium, carbone, sable de quartz, oxyde de titane, oxyde de zinc, etc.

2- l'industrie alimentaire: la confiture, le sucre, le sel, la poudre de lait, la poudre de levure, l'alcali, la poudre gourmande, l'amidon, le pollen, les additifs alimentaires, le lait de haricot, le jus, etc.
3Industrie chimique: médecine, graisse, résine, pigment, peinture, palette, cosmétique, etc.

4- l'industrie métallurgique: poudre d'aluminium, poudre de plomb, poudre de cuivre, minerai, poudre d'alliage, poudre d'électrode, dioxyde de manganèse, poudre de cuivre électrolytique, matériau électromagnétique, poudre de polissage,matériau réfractaire, etc.

5- l'industrie mécanique: métallurgie des poudres, fonte de sable, matériaux électromagnétiques et poudres métalliques, etc.
6- industrie de la papeterie: lisier revêtu, liquide d'échappement, liquide de papeterie et récupération des eaux usées, etc.
7- l'industrie des matériaux abrasifs et de la céramique: mica, aluminium, matériaux abrasifs, matériaux réfractaires, fumier, sable de construction, etc.
8- traitement de la pollution: huiles usées, eaux usées, additifs, charbon actif, etc.
