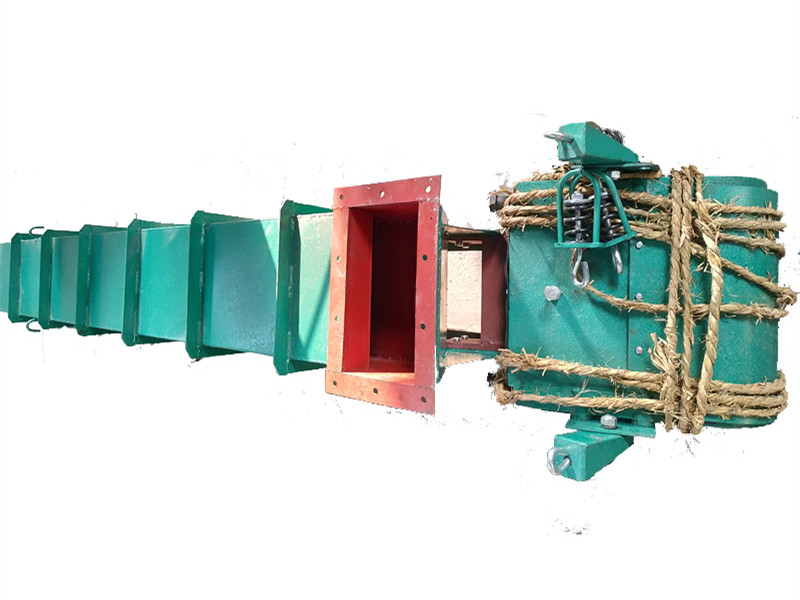

Alimentateur électromagnétique vibrant en acier au carbone
,
Alimentateur électromagnétique vibrant de particules
,
Alimentateur électromagnétique pour poudres
Acier au carbone 600*2350mm alimentateur électromagnétique vibrant pour l'alimentation uniforme des particules et des poudres
La mise en place deAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
L'alimentateur électromagnétique vibrant est largement utilisé dans l'exploitation minière, la métallurgie, le charbon, les matériaux de construction, l'industrie légère, l'énergie électrique, les machines, les céréales et d'autres types d'industries.,des matières granulaires et en poudre provenant du silo de stockage ou de la trémie homogène et continue ou alimentée quantitativement dans le dispositif récepteur.ascenseur à seau, équipement de criblage, broyeur, broyeur et autres équipements ◄ alimentation quantitative, lotissement automatique et emballage quantitatif, etc.
Principe de fonctionnementAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
Le courant de la bobine électromagnétique de l'alimentateur de vibration électromagnétique passe par une rectification à demi-onde en phase unique.le courant passe dans la demi-semaine positiveUne force électromagnétique entre l'armature et le noyau de fer s'attire, la rainure se déplace vers l'arrière, le ressort principal se déforme et stocke une certaine énergie potentielle.Il n'y a pas de courant passant à travers la bobine dans le demi-cycle négatifL'armature et le noyau de fer se déplacent vers l'avant de la rainure dans la direction opposée.donc l'alimentateur de vibration électromagnétique vibre 3000 fois par minute à la fréquence de l'alimentation en courant alternatifComme le plan inférieur de la rainure a un certain angle avec la ligne d'action de la force excitante, le matériau dans la rainure se déplace continuellement en avant le long de la trajectoire parabolique.La quantité d'alimentation de l'alimentateur de vibration électromagnétique peut être contrôlée en réglant la tension de rectificationL'alimentation est assurée par un redresseur SCR. La tension de sortie peut être réglée en modifiant l'angle de conduction du thyristor.différents signaux peuvent être utilisés pour contrôler l'angle de conduction du thyristor afin d'atteindre l'objectif de l'alimentation quantitative automatique.
Caractéristiques duAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
1Économie d'énergie et haut rendement, utilisation simple, moins d'investissement, petit volume, poids léger, entretien pratique.
2Pas besoin de roulements, de mécanisme réducteur, d'huile lubrifiante, etc.
3Moins de consommation d'énergie, faible courant de démarrage, faible bruit.
4L'usure de la tranche d'alimentation est faible, adaptée au transport de matériaux à forte usure. 5L'équipement peut réaliser l'automatisation s'il est équipé d'une échelle électronique ou d'un contrôle par micro-ordinateur.
6Après le démarrage de l'excitateur de vibration, l'amplitude peut atteindre instantanément une valeur stable.
7Le démarrage du vibrateur en amplitude instantanée peut atteindre une valeur stable, immédiatement après la disparition de la même amplitude instantanée lors du stationnement, ce qui peut améliorer la précision du contrôle automatique,en même temps, l'alimentateur peut démarrer directement en pleine chargeDe même, l'amplitude disparaît instantanément lors de l'arrêt.l'alimentateur peut être démarré directement à pleine charge.
Faute de fonctionnement et méthode de traitementdeAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
Je ne veux pas.
Le caractère de la faute
Cause de la faute
Méthode de traitement
1
après mise en marche de l'alimentation,
la machine ne vibre pas
1. le fusible a explosé
remplacer le fusible
2. le fil de bobine est coupé ou le fil de plomb est cassé
utiliser un méger ou un ohmmètre pour vérifier la résistance,
gérer le court-circuit ou connecter le fil de plomb
2
Faible vibration, réglez le potentiomètre.
présente une réflexion de faible amplitude,
ne fonctionnent pas ou le courant est sur le côté élevé
1. Répartition par SCR
remplacer le SCR (Silicon Controlled Rectifier)
2. blocage de l'espace aérien et de l'espace entre
le blocage du ressort de la plaque
blocage clair
3
Le bruit de la machine est énorme.
régler le potentiomètre, l'amplitude reflète
Irrégulière, accompagnée d'un violent choc
1. la pause de printemps de plaque
remplacer le nouveau ressort
2.Vibrator et joint de la corde de la tranchée de boulons cassés
ou perd
remplacer ou visser le boulon
3Le noyau de fer et l'armature sont entrés en collision
régler l'écart d'air à 2 mm standard
4
la machine fonctionne de façon intermittente ou
fluctuations de courant
dommages à la bobine de fil
vérifier si la couche de bobine ou interturn est court-circuit, et si le connecteur de fil de plomb est la connexion virtuelle, puis réparer ou remplacer la bobine
5
Le test sans charge est normal.
une conception incorrecte du bac de stockage
Le trou fait que la mangeoire porte le gros
pression de la colonne de stockage
redessiner ou améliorer l'entrée d'alimentation pour réduire la pression de la colonne de stockage
après charge, l'amplitude diminue plus
6
le courant est le plus élevé,
Peut-être que le fossé d'air est trop grand
régler l'écart d'air à 2 mm standard
Le reste est normal.
Type ouvertAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
Modèle
B. Pour
B1
B2
B3
B4
L
L1
L2
L3
H est
H1
H2
H3
GZ1
200
280
340
296
376
600
209
550
910
100
350
360
485
GZ2
300
388
456
400
506
800
310
660
1171
120
430
450
600
GZ3
400
496
518
452
574
900
311
790
1325
150
480
520
675
GZ4
500
620
682
581
762
1100
413
965
1615
200
550
645
814
GZ5
700
761
850
650
840
1200
465
1050
1815
250
647
765
980
Type ferméAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
Modèle
B. Pour
B1
B2
B3
B4
L
L1
L2
L3
L4
H est
H1
H2
H3
H4
R
GZ6
900
1057
720
860
1092
1600
500
1360
2410
1409
250
1090
1030
1530
460
1800
GZ7
1100
1257
840
1030
1332
1800
650
1465
2800
1585
250
1300
1130
1740
500
2200
GZ8
1300
1476
1000
1166
1556
2200
750
1800
3302
1938
300
1460
1340
1695
607
2600
GZ9
1500
1676
1010
1228
1776
2400
800
2000
3515
2100
300
1520
1440
2200
660
3500
Principaux paramètres techniquesdeAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
Le type
Modèle
Capacité (t/h)
Taille de l'alimentation (mm)
Amplitude de vibration double
(mm)
Voltage
(V)
Courant électrique (A)
Le pouvoir
(Kw)
Réglage Cboîte de contrôle
Légères
-10°
Courant de fonctionnement
Courant d'indication
Type de base
GZ1
5
7
50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2
10
14
50
3.0
2.3
0.15
GZ3
25
35
75
4.58
3.8
0.2
GZ4
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5
100
140
150
12.7
10.6
0.65
GZ6
150
210
200
1.5
380
16.4
13.3
1.2
XKZ-20G3
GZ7
250
350
250
24.6
20
3
GZ8
400
560
300
39.4
32
4
GZ9
600
840
350
47.6
38.6
5.5
XKZ-200G3
GZ10
750
1050
500
39.4*2
32*2
4*2
Le XKZS-200G3
GZ11
1000
1400
500
47.6*2
38.6*2
5.5*2
Type de vibration vers le haut
GZ3S
25
35
75
1.75
220
4.58
3.8
0.2
XKZ-5G2
GZ4S
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5S
100
140
150
12.7
10.6
0.65
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
XKZ-20G3
GZ7S
250
350
250
24.6
0
3
Le XKZ-100G3
GZ8S
400
560
300
39.4
32
4
Type fermé
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2F
8
11.2
40
3
2.3
0.15
GZ3F
20
28
60
4.58
3.8
0.2
GZ4F
40
56
60
8.4
7
0.45
XKZ-20G2
GZ5F
80
112
80
12.7
10.6
0.65
GZ6F
120
168
80
1.5
380
16.4
13.3
1.5
XKZ-20G3
L'application deAcier au carbone 600*2350mm alimentateur électromagnétique vibrant pour particules et poudres alimentation uniforme:
Le gangue de charbon, la poudre de charbon, le granit, le minerai de fer, le caillou de rivière, le basalte, le calcaire, la dolomite, le sable de quartz, le carbonate de calcium, le réfractaire, le kaolin, le feldspath de potasse, le zinc et d'autres matériaux.
